Szczegóły Produktu:
|
Liczba kanałów:: | 1RX, 1TX | Zakres częstotliwości:: | 0-6 GHz |
---|---|---|---|
Przepustowość łącza:: | do 20 MHz | Funkcja:: | Wysoka przepustowość, wysoki zakres dynamiki |
FPGA:: | Xilinx Spartan 3A-DSP 3400 FPGA | przetwornik cyfrowo-analogowy:: | 16 bitów - 400 MS/s |
High Light: | Oprogramowanie radiowe N210,oprogramowanie radiowe N210 Ettus,N210 Ettus High Dynamic Range; |

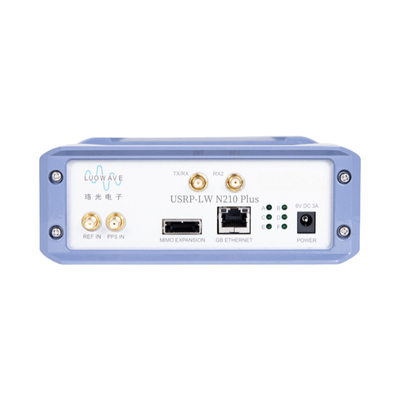

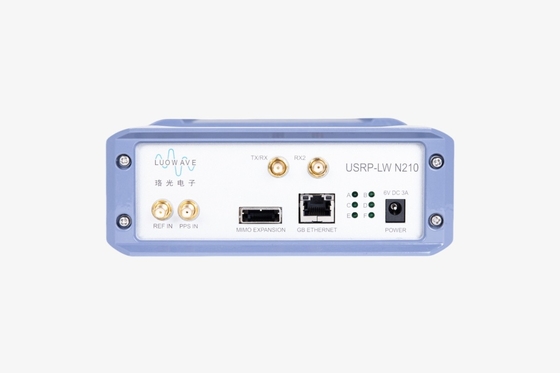

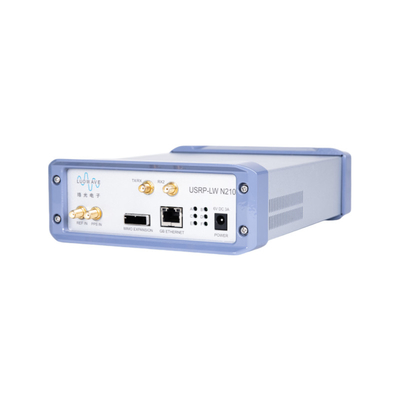

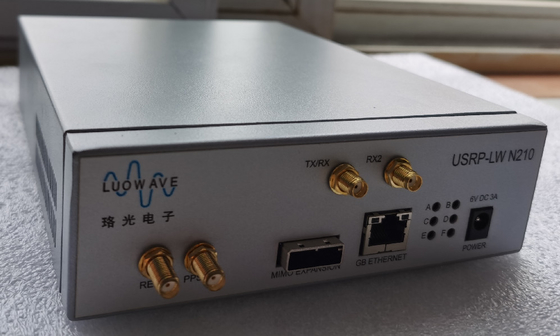

Uniwersalne oprogramowanie peryferyjne radia USRP-LW N210
Przegląd produktów
USRP-LW N210 zapewnia wysoką przepustowość i możliwości przetwarzania w szerokim zakresie dynamicznym.USRP-LW N210 jest przeznaczony do wymagających aplikacji komunikacyjnych wymagających tego rodzaju szybkiego rozwoju.Architektura produktu obejmuje Xilinx Spartan 3A-DSP 3400 FPGA, podwójny ADC 100 MS/s, podwójny DAC 400 MS/s oraz łączność Gigabit Ethernet do strumieniowego przesyłania danych do i z procesorów hosta.
Główne cechy:
1. Maksymalna szybkość transmisji: 50 MS/s
2. Połączenie Gigabit Ethernet
3. Połączenie kablowe MIMO — oparte na tylko jednym łączu nadawczo-odbiorczym na USRP-LW N210, więc konstrukcja MIMO musi być zbudowana przez dwa lub więcej USRP-LW N210
4. Wbudowane przetwarzanie FPGA
5. FPGA: Xilinx Spartan XC3SD3400A
6. ADC: 14 bitów - 100 MS/s
7. DAC: 16 bitów - 400 MS/s
8. Możliwość zablokowania zewnętrznego zegara odniesienia 5 lub 10 MHz
9. Opcjonalny wewnętrzny zegar serwo GPS – USRP-LW N210 GPSDO
Schemat
Szczegółowe wykonanie:
Modułowa konstrukcja umożliwia USRP-LW N210 działanie od DC do 6 GHz, podczas gdy port rozszerzeń umożliwia synchronizację wielu urządzeń z serii USRP-LW N210 i używanie ich w konfiguracji MIMO.Opcjonalnego modułu GPSDO można również użyć do zdyscyplinowania zegara referencyjnego USRP-LW N210 z dokładnością do 0,01 ppm w stosunku do światowego standardu GPS.USRP-LW N210 może przesyłać strumieniowo do 50 MS/s do iz aplikacji hosta.Użytkownicy mogą implementować niestandardowe funkcje w strukturze FPGA lub we wbudowanym 32-bitowym softcore RISC.USRP-LW N210 zapewnia większą FPGA niż USRP-LW N200 dla aplikacji wymagających dodatkowej logiki, pamięci i zasobów DSP.Układ FPGA oferuje również możliwość przetwarzania do 100 MS/s zarówno w kierunku nadawania, jak i odbioru.Oprogramowanie układowe FPGA można ponownie załadować za pośrednictwem interfejsu Gigabit Ethernet.
Parametry techniczne:
Kategoria parametrów | wartość numeryczna | jednostka | Kategoria parametrów | wartość numeryczna | jednostka |
Wejście wyjście | Parametry wydajności RF po sparowaniuzWBX-LW | ||||
Wejście napięcia stałego | 6 | V | Jednowstęgowe odrzucanie sygnału/obrazu | 35/50 | dBc |
aktualny | 1.3 | A | Szum fazowy (1,8 GHz). | ||
Bieżący podczas instalacji karty rozszerzenia WBX | 2.3 | A | 10kHz | -80 | dBc/Hz |
Konwertuj parametry modułu | 100kHz | -100 | dBc/Hz | ||
Częstotliwość próbkowania ADC | 100 | MS/s | 1MHz | -137 | dBc/Hz |
Rozdzielczość przetwornika ADC | 14 | bity | Moc wyjściowa | 15 | dBm |
ADC SFDR | 88 | dBc | Wprowadź punkt przecięcia trzeciego rzędu | 0 | dBm |
Częstotliwość próbkowania przetwornika DAC | 400 | MS/s | Liczba szumów | 5 | dB |
Rozdzielczość przetwornika DAC | 16 | bity | Właściwości fizyczne | ||
DAC SFDR | 80 | dBc | Temperatura robocza | 0-55 | C |
Z maksymalną stawką gospodarza (8b/16b). | 50/25 | MS/s | rozmiar | 225×165×50 | mm |
Lokalna dokładność drgań | 2.5 | ppm | waga | 1.0 | kg |
Zablokuj precyzję GPSDO | 0,01 | ppm |
Zawarte w tym sprzęcie:
1. USRP-LW N210
2. 2 kable przegrody SMA
3. 1 Gigabitowy kabel Ethernet
