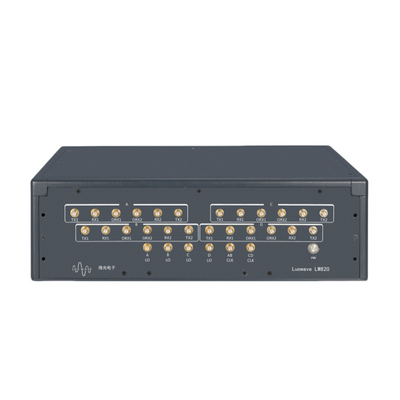

Luowave LW820 to w pełni samodzielnie opracowane 8-kanałowe, wydajne uniwersalne urządzenie radiowe (SDR) definiowane oprogramowaniem przez Wuhan Luowave Electronics Co., Ltd.Zbudowany na platformie ADRV9009 i Xilinx UltraScale+ ZU11EG, działa w zakresie częstotliwości od 75 MHz do 6 GHz, przy maksymalnej natychmiastowej szerokości pasma 200 MHz na kanał.Wykorzystanie precyzyjnego zarządzania zegarkami i zsynchronizowanych mechanizmów przetwarzania sygnałów, Luowave LW820 zapewnia wyjątkową spójność fazową i wydajność współpracy, co czyni go idealnym rozwiązaniem dla złożonych systemów komunikacji bezprzewodowej, takich jak sieci 5G,przetwarzanie sygnałów radarowych, łączności satelitarnej i określania kierunku widma przestrzennego.

Cechy

• Na pokładzie Xilinx Zynq UltraScale+ MPSoC ZU11EG
• CHIP RF ADRV9009 firmy ADI, zakres częstotliwości: 75 MHz 6 GHz
• 8 TX i 8 RX, natychmiastowa szerokość pasma: do 200 MHz na kanał
• Synchronizacja fazowa z wieloma urządzeniami: <1° odchylenie spójności fazowej, spełniające rygorystyczne wymagania dotyczące komunikacji 5G, wykrywania radarowego i innych aplikacji fazowo-krytycznych
• Wsparcie rozszerzenia szerokości pasma: umożliwia szybkie wdrożenie systemów fal milimetrowych
• Interfejsy dużych prędkości: Gigabit Ethernet i PCIe do przesyłania danych o dużej przepustowości
• Wspieranie uniwersalnego interfejsu GPIO i możliwości debugowania JTAG
• Wspieranie zewnętrznego odniesienia zegara i odniesienia czasu PPS

Diagram bloku

Środowisko rozwoju

Wspiera wiele oprogramowań i ram rozwojowych, w tym GNU Radio, LabVIEW, MATLAB itp.,które mogą spełniać różne wymagania, począwszy od szybkiego rozwoju prototypu po wysokowydajne przetwarzanie w czasie rzeczywistym.

Badanie synchronizacji fazowej

Luowave LW820 zawiera 4 części ADRV9009.o pojemności nieprzekraczającej 10 WW scenariuszach, w których wiele układów współpracuje ze sobą i wymagało skomplikowanego przetwarzania sygnału,Luowave LW820 może stabilnie i precyzyjnie utrzymać synchronizację fazy, spełniające rygorystyczne wymagania dotyczące synchronizacji fazowej w komunikacji 5G, wykrywaniu radarowym itp. i skutecznie zwiększające ogólną wydajność systemu.Odchylenie konsekwencji synchronizacji fazowej może osiągnąć 1°.
