Szczegóły Produktu:
|
| High Light: | Wbudowane radio programowalne 160 MHz,USRP X310 16G,ettus x300 16G; |
||
|---|---|---|---|

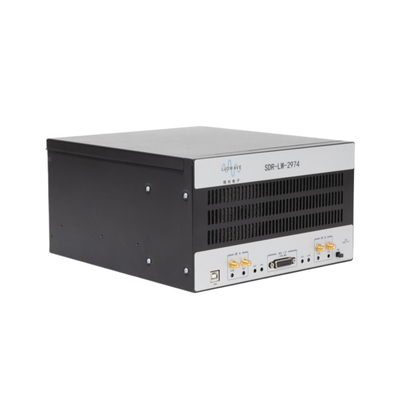

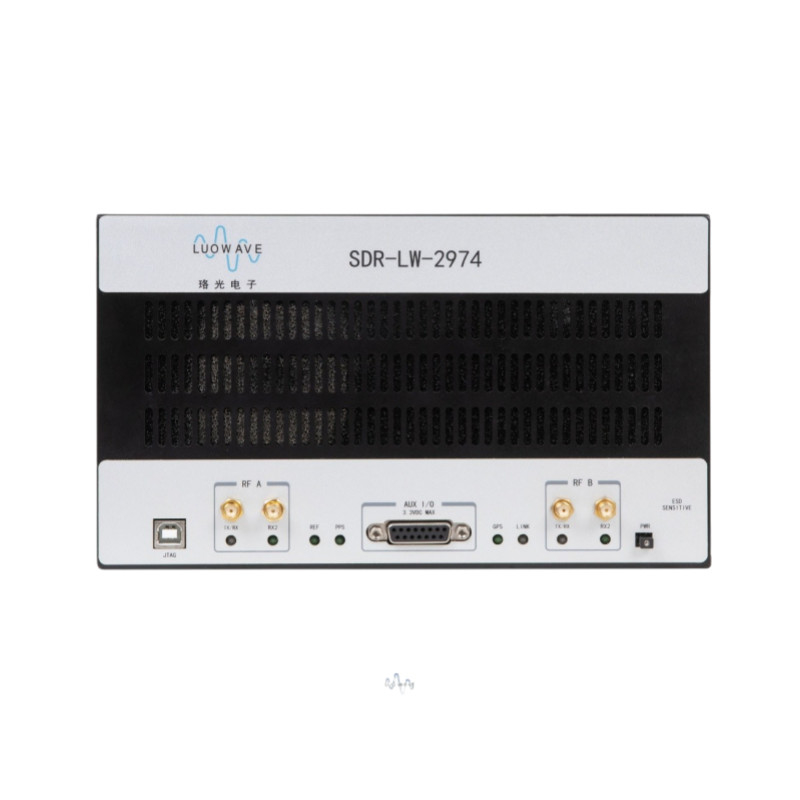

LUOWAVE SDR-LW 2974, maszyna wielofunkcyjna Usrp X310
SDR-LW 2974
●10 MHz-6 GHz
●Szybki procesor I7
●Dysk SSD 500 GB
●16 GIGA BAJTÓW Baran
●Karty sieciowe 1G i 10G
●Zdefiniowane oprogramowanie USRP Sprzęt radiowy programowy
Wprowadzenie produktów
SDR-LW 2974 to wysokowydajne, wbudowane urządzenie SDR, które składa się z wbudowanego procesora, interfejsu FPGA i RF.Produkt posiada wbudowany procesor Intel i7, dysk SSD 500 GB oraz pamięć 16 GB.Zasięg częstotliwości waha się od 10 MHz do 6 GHz, a maksymalna przepustowość to 160 MHz.Posiada wiele opcjonalnych szybkich interfejsów (PCIe, Gigabit Ethernet i 10 Gigabit Ethernet), a także bogaty w zasoby programowalny układ FPGA Kintex-7.Podobnie jak wszystkie urządzenia USRP, to urządzenie korzysta z wieloplatformowego sterownika UHD typu open source, a UHD obsługuje większość aplikacji i platform SDR, takich jak GNU Radio.
Mw funkcji

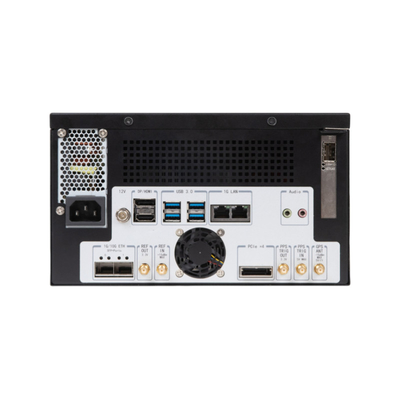

| Procesor i7, wyposażony w system operacyjny czasu rzeczywistego Linux | Interfejs JTAG |
| Interfejs PCIe Gen x4 | |
| Dysk SSD 500 GB, pamięć RAM 16 GB | Cztery porty USB 3.0 |
| Zasięg częstotliwości 10 MHz-6 GHz | Dwa porty SPF+ |
| Do 160M chwilowej przepustowości na kanał | Wbudowany układ FPGA Xilinx Kintex-7 |
| Obsługa 2 wysyłania i 2 odbierania w tym samym czasie | Obsługa zewnętrznego zegara odniesienia i odniesienia czasu PPS; |
| Rama programistyczna RFNoC FPGA | Obsługa radia GNU |
Komputer przemysłowy
| Edytor | Intel I7 9700 |
| Karta pamięci | 16G |
| SFP | 10 Gb/s |
| Kabel PCIe | PCIe Gen 2 x4 |
| RJ45 | 1 Gb/s |
FPGA i pasmo podstawowe
| FPGA | Kintex-7 XC7K410T |
| NAPARSTEK | 1G |
| Rozdzielczość ADC | 14-bitowy |
| Rozdzielczość DAC | 16bit |
| Częstotliwość próbkowania ADC | 200M/S |
Jako rdzeń przetwarzania cyfrowego SDR-LW 2974, Xilinx Kintex-7 410T zapewnia bezpośrednie, szybkie połączenie wszystkich głównych komponentów, w tym interfejsu RF, interfejsu hosta i pamięci DDR3.Domyślny układ FPGA zapewnia wszystkie moduły UHD do cyfrowej konwersji w dół i w górę, precyzyjnego dostrajania częstotliwości i niektórych innych funkcji DSP.Użytkownicy mogą skorzystać z dużej ilości wolnego miejsca na układy FPGA i platformy programistycznej obsługiwanej przez USRP, aby opracować i wdrożyć własne moduły przetwarzania DSP.
Indeks RF
| mimisja | Rotrzymać | ||
| Liczba kanałów | 2 | Liczba kanałów | 2 |
| Zakres częstotliwości | 10 MHz-6 GHz | Zakres częstotliwości | 10 MHz-6 GHz |
| Krok częstotliwości | ＜1KHz | Krok częstotliwości | ＜1KHz |
| Maksymalna moc wyjściowa | 6-20dBm | Maksymalna moc wyjściowa | -15 dBm |
| Zyskaj zasięg | 31,5 dB | Zyskaj zasięg | 0 -37,5 dB |
| Zyskaj krok | 0,5 dB | Zyskaj krok | 0,5 dB |
| Maksymalna przepustowość w czasie rzeczywistym | 160 MHz | Maksymalna przepustowość w czasie rzeczywistym | 160 MHz |
| Liczba szumów | 7dB |
Pmieć
| Napięcie | 220V |
| Aktualny | 3A |
miśrodowisko
| zakres temperatur pracy | 0-50 ℃ |
| Maksymalna wysokość | 2000m |
| wilgotność | 10%-90% (bez kondensacji) |
| Użyj środowiska | Wewnątrz i na zewnątrz |
Zasilacz SDR-LW2974 jest bezpośrednio podłączony do sieci miejskiej 220V.Zaleca się używanie produktu wraz z dołączonymi akcesoriami zasilającymi.W przypadku konieczności wymiany prosimy o kontakt z naszą firmą.Nadajnik może osiągnąć szerokość pasma do 160M w całym zakresie częstotliwości pracy.
Rozmiar struktury
| Fizyczny rozmiar | 23,5*26,5*13,4 (cm) |
| Waga | 3,6 kg |
SDR-LW 2974 jest idealnym prototypem do budowy szeregu zaawansowanych aplikacji badawczych, w tym niezależnej symulacji urządzeń LTE lub 802.11, opracowywania algorytmu kontroli dostępu do medium (MAC), systemu wielu wejść i wielu wyjść (MIMO), sieci heterogenicznej, transmisji LTE, RF próbkowanie kompresji, teledetekcja spektralna, radio kognitywne, kształtowanie wiązki i wyszukiwanie kierunku.
