Szczegóły Produktu:
|
| High Light: | DC 6V Radio zdefiniowane przez oprogramowanie o dużej prędkości,DC 6V Ettus B210 SDR,Ettus B210 SDR interfejs USB |
||
|---|---|---|---|

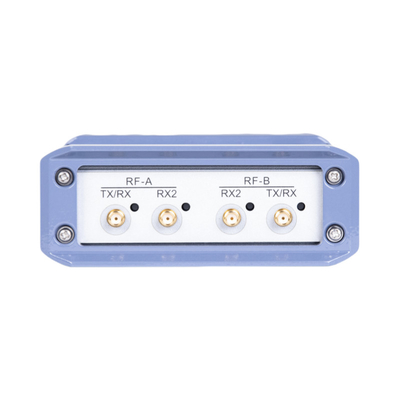

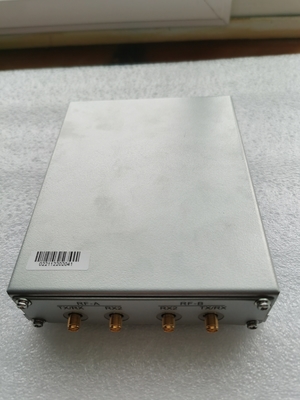

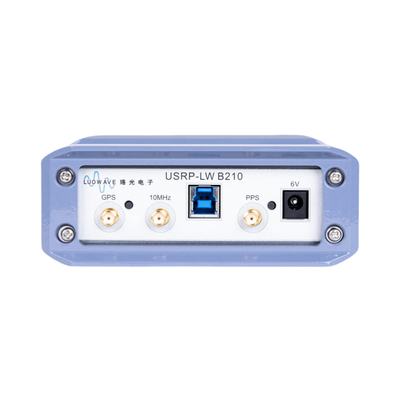

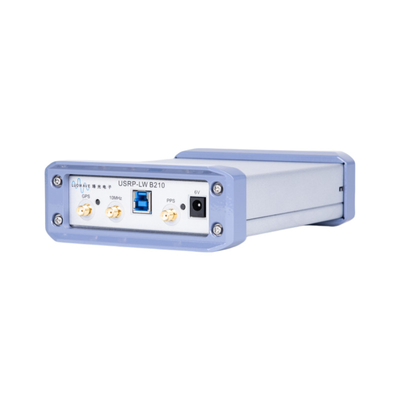

USRP-LW Uniwersalna platforma radiowa definiowana programowo Seria interfejsów USB USRP-LW B210
USRP-LW B210 to wysoce zintegrowane, dwukierunkowe, uniwersalne, definiowane programowo urządzenie radiowe z zasięgiem RF od 70 MHz do 6 GHz;obsługa szybkiego połączenia USB 3.0;oraz wsparcie dla UHD typu open source obsługujących wiele platform Programowalny układ FPGA Spartan 6XC6SLX150 z w pełni zintegrowanym transceiverem bezpośredniej konwersji pasma podstawowego dla mieszanych sygnałów, który zapewnia przepustowość do 56 MHz.
Zestaw wyposażenia USRP-LW B210 zawiera: jeden USRP-LW B210, jeden kabel USB 3.0 i jeden zestaw zasilaczy.
Front-end B210 RF wykorzystuje układ scalony AD9361 i ma zakres RF od 70 MHz do 6 GHz.Układ AD9361 obsługuje bezpośrednią konwersję w górę iw dół po stronie RF, zapewniając przepustowość do 56 MHz w czasie rzeczywistym.B210 wykorzystuje dwa łańcuchy sygnałowe AD9361, aby zapewnić spójne możliwości MIMO.Host wykorzystuje szereg operacji kontrolnych od USB 3.0 do układu FPGA Spartan6 XC6SLX150 do przetwarzania i sterowania sygnałami w AD9361.B210 wykorzystuje USB3.0, aby zapewnić maksymalną przepustowość 61,44 MS/s, wykorzystując API UHD i PC Connected, może zapewnić przepustowość w czasie rzeczywistym do 56M.
Niedrogi sprzęt radiowy definiowany programowo
B210 umożliwia szeroki zakres zastosowań, w tym transmisję, telefony komórkowe, GPS, WiFi, ISM FM i sygnały telewizyjne.Użytkownicy mogą korzystać z GNU Radio, aby szybko rozwijać niektóre radia lub uczestniczyć w niektórych projektach radiowych definiowanych programowo.Na różnych urządzeniach USRP obsługa UHD umożliwia użytkownikom ponowne wykorzystanie istniejących projektów, takich jak aplikacje HDSDR i OpenBTS obsługujące wiele modeli urządzeń USRP.
Dane techniczne USRP-LW B210:
| Kategoria parametru | wartość numeryczna | jednostka | Kategoria parametru | wartość numeryczna | jednostka | |
| Wejście wyjście | GPS lockSO dokładność | <1 | ppb | |||
| Wejście napięcia stałego | V | Parametry wydajności jednokanałowego RF | ||||
| Konwertuj parametry modułu | Odrzucanie sygnału/obrazu jednopasmowego | -35/50 | dBc | |||
| Częstotliwość próbkowania ADC (maks. | 61,44 | MS/s | 3,5 GHz | 1,0 | degRMS | |
| Rozdzielczość ADC | 12 | bity | 6GHz | 1,5 | degRMS | |
| ADC SFDR | 78 | dBc | Moc wyjściowa | >10 | dBm | |
| Częstotliwość próbkowania DAC | 61,44 | MS/s | Wpisz punkt przecięcia trzeciego rzędu | -20 | dBm | |
| Rozdzielczość DAC | 12 | bity | Liczba szumów | <8 | dB | |
| Z maksymalną stawką hosta (16b). | 61,44 | MS/s | Właściwości fizyczne | |||
| Lokalna dokładność wibracji | ±2.0 | ppm | rozmiar | 175*100*17 | mm | |
| GPS nie blokuje dokładności TCXO | ±75 | ppb | waga | 0,695 | kg | |
