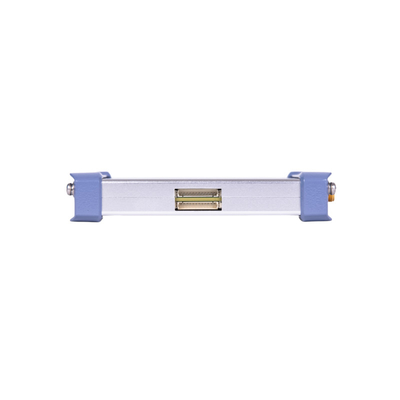

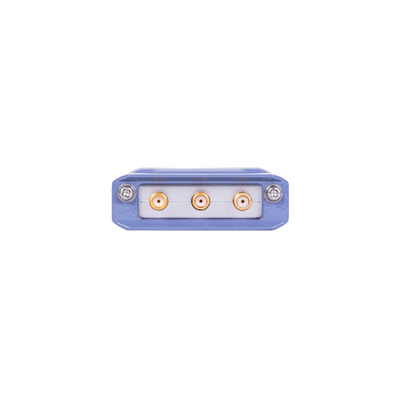

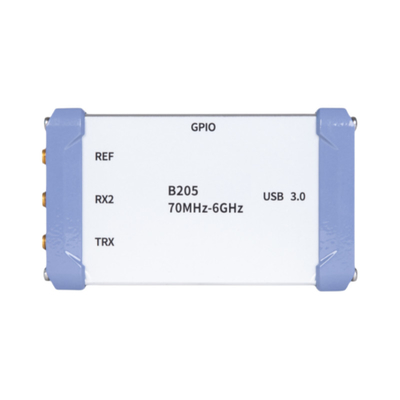

USRP-LW B205 Spartan-6 FPGA Zakres częstotliwości 70 MHz-6 GHz, 56 MHz Szerokość pasma 1T1R USRP SDR

Name: USRP-LW B205 Spartan-6 FPGA Zakres częstotliwości 70 MHz-6 GHz, 56 MHz Szerokość pasma 1T1R USRP SDR
Brand: Wuhan Tabebuia Technology Co., Ltd.
SKU: USRP-LW B205
Price: 325.00 USD
Availability: InStock

Nazwa marki:	Luowave
Numer modelu:	USRP-LW B205
Cena £:	$1,650.00

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Place of Origin:

China

Frequency Range:

70 MHz-6 GHz

Bandwidth:

56 MHz Each

Channel:

1T1R

Connector:

USB3.0

FPGA:

Spartan-6 FPGA

Weight:

0.115Kg

Size:

9.7 × 6.1 × 1.6cm

Podkreślić:

70 MHz-6 GHz USRP SDR

56 MHz Przepustowość USRP SDR

1T1R USRP SDR

Opis produktu

Przegląd

USRP-LW B205 jest kompaktową platformą SDR (Software-Defined Radio).programowalny opcjonalny Xilinx Spartan-6 FPGA i wykorzystuje ADI's AD9364 RF zintegrowane obwody dla jego transmisji front-end, co czyni go ekonomicznym nadajnikiem 1T1R.

Cechy

Zakres częstotliwości RF obejmuje 70 MHz-6 GHz
Wspiera maksymalną szerokość pasma 56MHz w czasie rzeczywistym, referencyjną prędkość pobierania próbek 61,44MS/s
Programatyczny opcjonalny Xilinx Spartan-6 FPGA
Otwarte źródło UHD obsługuje różne ramy
Wymagana obsługa wersji sterowników UHD 4.0 lub nowszej
Wspiera szybkie połączenie USB 3.0, zasilacz USB
Wspólny interfejs GPIO i możliwości debugowania JTAG
Wspieranie synchronizacji zegara referencyjnego 10 MHz lub PPS
Wsparcie dla Xilinx VIVADO/2019.2 i wcześniejszych wersji
Idealny do zastosowań edukacyjnych, badawczych i lekkiej komunikacji bezprzewodowej

Wspierane narzędzia rozwoju

GNU Radio
Matlab
UHD
Widowisko laboratorium

Specyfikacje

Wprowadzenie napięcia prądu stałego	5V	Wskaźnik pobierania próbek (max.)	61.44 MSps
IIP3	-21 dBm	Rozstrzygnięcie ADC	12 bitów
Moc wyjściowa	> 10 dBm	Wskaźnik pobierania próbek DAC	61.44 MSps
Wskaźnik hałasu	< 8,5 dB	Rozstrzygnięcie DAC	12 bitów
Dokładność lokalnego oscylatora	± 2,0 ppm	Maksymalna prędkość transferu z gospodarzem (16b)	61.44 MSps
Wielkość	spartan6: 9,7 × 6,1 × 1,6 cm	Waga	spartan6: 0,115kg

Porównanie USRP SDR

P/N	USRP-LW X310	USRP-LW N321	USRP-LW N310	USRP-LW N210	USRP-LW E310	USRP-LW B210	USRP-LW B205 (moduł)	USRP-LW B205 (Płyty)
Zdjęcie
Zakres częstotliwości	DC-6GHz	3 MHz-6 GHz	10 MHz-6 GHz	DC-6GHz	70 MHz-6 GHz
RF Daughterboard	Wspieranie dwóch płyt córki	Wbudowane dwie deski córki (nie wymienne)	Wbudowane dwie deski córki (nie wymienne)	Wspierać jeden Daughterboards	Bez wsparcia
Maks. szerokość pasma	160 MHz każda	200 MHz każda	100 MHz każda	8-bitowa szerokość:80MHz każda Szerokość 16-bitowa:25MHz każda	56MHz każda
Kanały nr.	2T2R	2T2R	4T4R	1T1R	2T2R	2T2R	1T1R	1T1R
ADC/DAC	ADC: ADS62P48 14-bitowa, konfigurowalna szybkość pobierania próbek: 184.32, 200 MS/s DAC: AD9146 16-bitowa, maksymalna prędkość pobierania próbek 800 MS/s	ADC:AD9695B 14-bitowe, konfigurowalne szybkości pobierania próbek: 200, 245,76 i 250 ms/s DAC:DAC37J82 16-bitowa, konfigurowalna szybkość pobierania próbek: 200, 245,76 i 250 ms/s	AD9371 ADC: 16-bitowe, konfigurowalne szybkości pobierania próbek: 122.88, 125 i 153,6 MS/s DAC: 14-bitowe, konfigurowalne szybkości pobierania próbek: 122.88, 125 i 153,6 MS/s	ADC:ADS62P42 14-bitowe 100MS/s DAC:AD9777 16-bitowe 400MS/s	AD9361 ADCs:12-bitowe 61.44MS/s DACs:12-bitowe 61.44MS/s		AD9364 ADCs:12位61.44MS/s DAC: 12 miejsc 61,44 ms/s
Model FPGA	Xilinx Kintex-7 XC7K410T	Xilinx Zynq-7100 SoC FPGA	Xilinx Zynq-7100 SoC FPGA	Xilinx Spartan XC3SD3400A	Xilinx Zynq 7020 SoC FPGA	Xilinx Spartan 6 XC6SLX150	Xilinx XC7AT200	Xilinx Artix 7
Interfejs danych	GigE Port,10GbE port, PCIE x4	GigE Port,10GbE port, QSFP ((2*10G) ,A-USB, mikro-USA	GigE Port,10GbE port, A-USB, micro USB	Port Gigabit Ethernet	Port Ethernet, USB2.0	USB3.0
Rozmiar (mm)	29022545	38022045	42522045	22516562	1336826	17912748	1076520	104*57
Cena jednostkowa	9999	23999	17999	3699	5999	2199	2199	599
