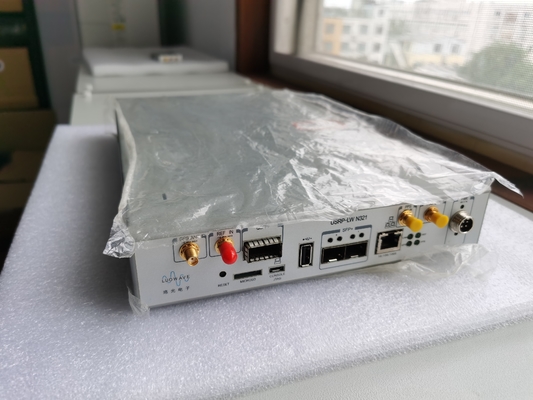

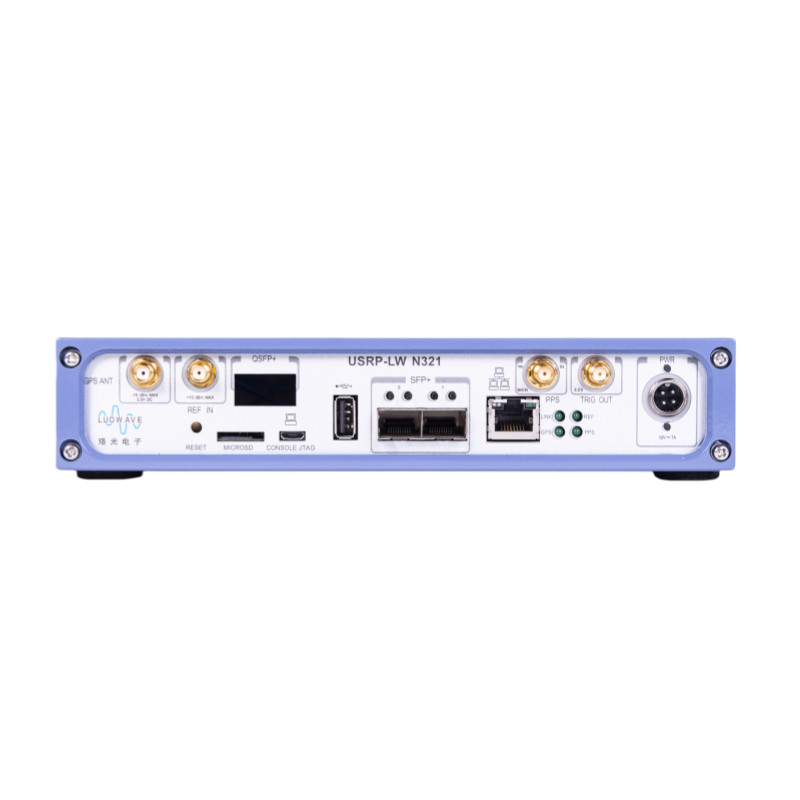

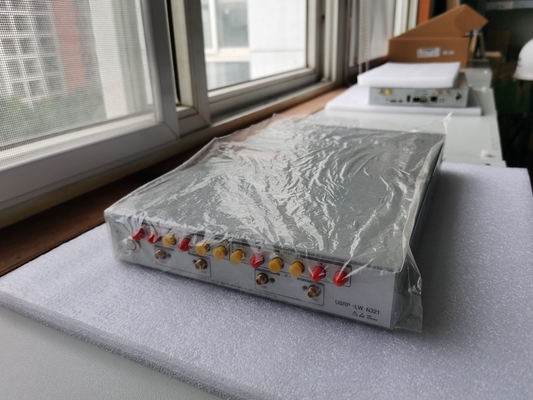

Seria portów Ethernet USRP-LW N321

Przegląd produktu
USRP-LW N321 jest sieciowym radiem definiowanym oprogramowaniem, który zapewnia niezawodność i odporność na usterki do wdrożenia w dużych systemach bezprzewodowych i rozproszonych.To wysokiej wydajności SDR, który wykorzystuje unikalną konstrukcję RF, która dostarcza 2 RX i 2 w pół szerokości RU wielkości kanału TXKażdy kanał zapewnia natychmiastową szerokość pasma do 200 MHz i obejmuje rozszerzony zakres częstotliwości od 3 MHz do 6 GHz.Procesor basebandu wykorzystuje Xilinx Zynq-7100 SoC do dostarczania dużych programowalnych przez użytkownika FPGA w czasie rzeczywistymMa dwa porty SPF + i 1 port QSFP + i obsługuje 1 GbE, 10 GbE,i interfejs Aurora dostarczający wysokiej przepustowości strumienie IQ do hosta PC lub koprocesora FPGA.


Elastyczna architektura synchronizacji obsługuje odniesienie zegarowe 10 MHz, odniesienie czasu PPS, zewnętrzne wejścia TX i RX LO oraz GPSDO dla platformy testowej MIMO z koherencją fazową.USRP-LW N321 ma możliwość importowania TX i RX LO powyżej częstotliwości wsparcia 450 MHz, dzięki czemu nadaje się do tworzenia dużych, spójnych w fazie tematów odpowiednich do różnych zaawansowanych tematów badań bezprzewodowych.USRP-LW N321 umożliwia eksportowanie TX i RX LO w konfiguracji Star do wielu innych urządzeń USRP-LW N321.
USRP-LW N321 wykorzystuje najnowsze rozwiązania oprogramowania UHD, aby uprościć kontrolę i zarządzanie wieloma urządzeniami w sieci, z unikalnymi zadaniami zdalnego zarządzania, takimi jak debugowanie,aktualizacja oprogramowania, ponowne uruchomienie, resetowanie do stanu fabrycznego i monitorowanie stanu systemu.

Główne cechy:

• Niezawodne i odporne na awarie wdrożenie
• Możliwości zdalnego zarządzania
• Samodzielne (wbudowane) lub host-based (strumień sieciowy) operacje
• Całkowicie zintegrowane i zmontowane (wymienne karty córki nie są obsługiwane przez USRP N321).
• Rozszerzony zakres częstotliwości od 3 MHz do 6 GHz
• Natychmiastowa szerokość pasma do 200 MHz na kanał
• 2RX,2TX
• Banki filtrów RX, TX
• 14-bitowy ADC, 16-bitowy DAC
• Ceny zegarów mistrzowskich: 200, 245.76, a 250 MS/s
• Xilinx Zynq-7100
• CPU ARM Cortex-A9 800 MHz z dwustronnym rdzeniem
• 1 port QSFP+
• 2 porty SFP+ (1 Gigabit Ethernet, 10 Gigabit Ethernet, Aurora).
• RJ45 ((1 GbE)
• Odniesienie do zegara
• Wskaźnik czasu PPS
• Zewnętrzne porty wejścia i wyjścia RX LO, TX LO
• 1 port hosta typu A
• 1 port micro-USB (konsola seryjna, JTAG).
• Zegarek dla psów strażników
• OpenEmbedded Linux
• sterowniki sprzętowe USRP (UHD3.15.0.0 lub nowsza) i wersje API oprogramowania open source
• RF Network-on-Chip (RFNoCTM) ramy rozwoju FPGA

Specyfikacje techniczne
