Universal Software Defined Radio Platform, USRP-LW 2940, 40MHz

USRP-LW 2940 to wysokowydajna, skalowalna platforma SDR (software-defined radio) do projektowania i wdrażania systemów komunikacji bezprzewodowej nowej generacji.Składa się z jednej płyty USRP-LW X310 i dwóch płyt zależnych WBX-LW 40MHz RF

W sprawieUSRP-LW 2940Architektura sprzętowa łączy dwa rozszerzone gniazda płyt zależnych o szerokości pasma o szerokości pasma do 40M od 50 MHz do 2,2 GHz.Gigabit/10 Gigabit porty Ethernet), a także bogaty w zasoby, programowalny przez użytkownika Kintex-7 FPGA.USRP-LW 2940wykorzystuje sterownik UHD typu cross-platform z otwartym kodem źródłowym, z dużą liczbą ram rozwojowych, kompatybilnymi architekturami odniesienia i projektami open source.

Jako rdzeń przetwarzania cyfrowegoUSRP-LW 2940XC7K410T FPGA zapewnia szybką łączność między wszystkimi głównymi komponentami.Domyślny FPGA zapewnia wszystkie UHD do sterowania cyfrową konwersją w dół i cyfrową konwersją w góręUżytkownicy mogą wykorzystać wolną przestrzeń bogatej w zasoby Kintex-7 FPGA, a także ramy rozwojowe RFNoC obsługiwane przez USRP,opracowanie i wdrożenie własnych modułów przetwarzania DSP.

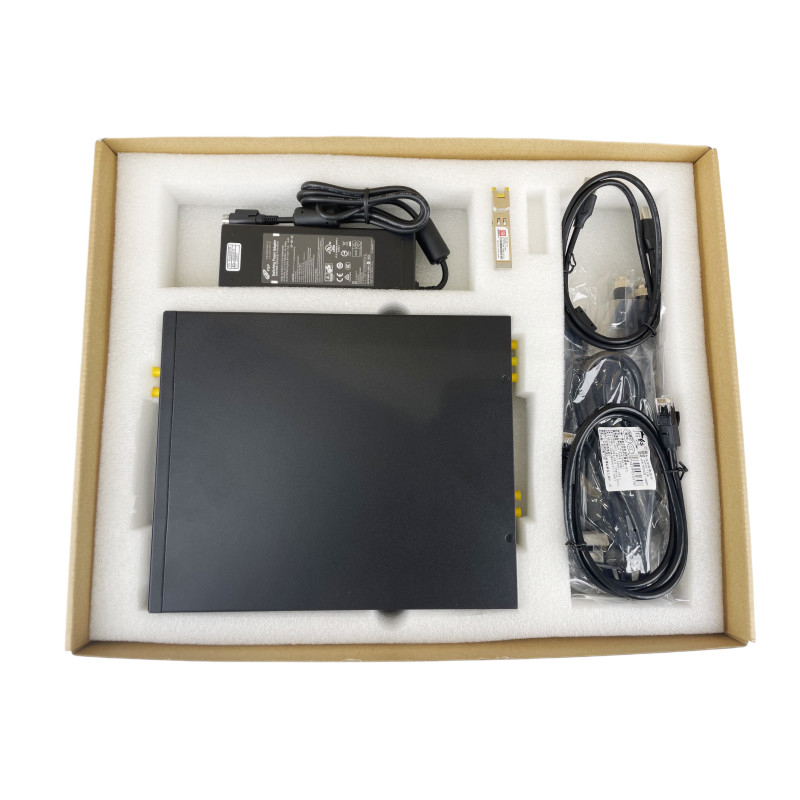

W sprawieUSRP-LW 2940Zestaw wyposażenia zawiera: jedenUSRP-LW 2940Jednostka główna, kabel gigabitów, adapter SFP+ gigabitów, adapter zasilania, kabel USB2.0 JTAG, złącze SMA, kabel RF 4.

Tabela porównania wydajności FPGA z serii portów Ethernet i serii X

W sprawieUSRP-LW 2940Na panelu urządzenia, port Gigabit Ethernet jest jednym z najprostszych i najczęściej używanych sposobów łączenia.Do zastosowań o rozszerzonej szerokości pasma i niskiej opóźnieniu, takie jak badania PHY/MAC, X310 zapewnia wydajny interfejs busu PCIe x4 dla tej operacji deterministycznej.10 gigabitowy port to najlepszy wybór.

W sprawieUSRP-LW 2940Na przykład, w projekcie FPGA, 1 GB DDR3 na płycie głównej może być używany jako buforowanie danych i przechowywanie danych.Opcjonalny wewnętrzny GPSDO zapewnia wysoką precyzję odniesienia częstotliwości, gdy jest synchronizowany z systemem GPS z opóźnieniem synchronizacji mniejszym niż 50ns. Pozwala użytkownikowi sterować zewnętrznymi komponentami, takimi jak wzmacniacze i przełączniki, za pośrednictwem interfejsu GPIO, obsługiwać wejścia, takie jak wyzwalacze zdarzeń i obserwować sygnały debugowe.USRP-LW 2940zawiera również wewnętrzny adapter JTAG, który pozwala programistom łatwo ładować i debugować nowe obrazy FPGA.
