Szczegóły Produktu:
|

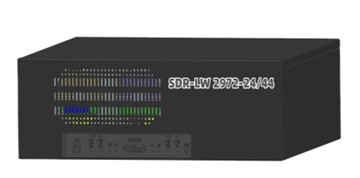

SDR-LW 2972-24/44 to najnowszy produkt opracowany przez Wuhan Luowave SDR w oparciu o klasyczny sprzęt radiowy SDR-LW 2972. Częstotliwość nadawania i odbioru została podniesiona do 24 GHz/44 GHz, przy jednoczesnym zachowaniu wszystkich funkcji i zalet Oryginał 2972.
Wprowadzenie produktów
SDR-LW 2972-24/44 przyjmuje projekt, w którym przedni koniec RF jest zintegrowany z AD9361.AD9361 może bezpośrednio obsługiwać konwersję częstotliwości w górę iw dół na końcu RF i może zapewnić przepustowość 56 MHz w czasie rzeczywistym.Dwukierunkowe łącze sygnałowe AD9361 służy do zapewnienia spójnej funkcji MIMO.Komputer główny jest w stanie wykonać przetwarzanie sygnału i sterowanie na AD9361 poprzez wykonanie serii operacji na FPGA modelu Spartan6 XC6SLX150 poprzez port USB 3.0.SDR-LW 2972-24/44 zapewnia maksymalną przepustowość 61,44 MS/s.Urządzenie wykorzystuje wieloplatformowy sterownik UHD typu open source, a UHD obsługuje większość aplikacji i struktur SDR, takich jak GNU Radio, Matlab i Lab View.
Typowe scenariusze aplikacji
Nowe produkty z serii fal milimetrowych Luowave mogą obsługiwać: aplikację 5G FR2;Generowanie i analiza sygnałów wektorowych;Aplikacje do komunikacji satelitarnej;Aplikacje do pomiaru kanałów;Zintegrowana aplikacja świadomości komunikacji.
Aplikacje 5G FR2:
Vgeneracja i analiza sygnału ector:
Aplikacje komunikacji satelitarnej:
Aplikacja do pomiaru kanałów:
Zintegrowane zastosowanie percepcji komunikacji:
Główna cecha
Procesor i7 z systemem Linux RTOS | Interfejs USB 3.0 |
Dysk SSD 500 GB, 16 GB RAM | Wbudowany Spartan6 XC6SLX150 FPGA |
Zakres częstotliwości 70MHz-24GHz/44GHz | Obsługuje odniesienie do zegara zewnętrznego i odniesienie do czasu PPS |
Obsługuje jednocześnie dwie transmisje i dwa odbiorniki | |
Ramy programistyczne RFNoC FPGA | Obsługuje radio GNU, widok laboratoryjny, Matlab |
Komputer przemysłowy
edytor | Intel I7 9700 |
Karta pamięci | 16G |
USB | USB 3.0 |
port sieciowy | RJ45 |
interfejs wyświetlacza | HDMI |
FPGA i pasmo podstawowe
FPGA | Spartan 6 XC6SLX150 |
NAPARSTEK | 1G |
Rozdzielczość przetwornika ADC | 12 bitów |
Rozdzielczość przetwornika DAC | 12 bitów |
Częstotliwość próbkowania ADC | 61,44 M/S |
Jako rdzeń przetwarzania cyfrowego SDR-LW 2972 - 24/44, Spartan 6 XC6SLX150 zapewnia bezpośrednią szybką łączność ze wszystkimi głównymi komponentami, w tym interfejsem RF, interfejsem hosta i pamięcią DDR3.Domyślny FPGA zapewnia wszystkie UHD do cyfrowej konwersji w dół i cyfrowej konwersji w górę, precyzyjnego strojenia częstotliwości i niektórych innych bloków funkcjonalnych DSP.Użytkownicy mogą opracowywać i wdrażać własne moduły przetwarzania DSP, korzystając z obfitej wolnej przestrzeni FPGA i platformy programistycznej obsługiwanej przez USRP.
Indeks RF
Tokup | Rprzyjęcie | ||
Liczba kanałów | 2 | Liczba kanałów | 2 |
Zakres częstotliwości | 70MHz-24GHz/ 44GHz | Zakres częstotliwości | 70MHz-24GHz/ 44GHz |
Dokładność lokalnego oscylatora | 2ppm | ||
maksymalna moc wyjściowa | 10dBm | maksymalna moc wejściowa | -15dBm |
Zyskaj zasięg | 90dB | Zyskaj zasięg | 75dB |
Zyskaj krok | 1dB | Zyskaj krok | 1dB |
Maksymalna przepustowość w czasie rzeczywistym | 56MHz | Maksymalna przepustowość w czasie rzeczywistym | 56MHz |
Rysunek hałasu | 9dB |
moc
Napięcie | 220 V |
obecny | 2 A maks |
okolica
Temperatura pracy | 0-50 ℃ |
Maksymalna wysokość | 2000m |
Wilgotność | 10%-90% (bez kondensacji) |
Środowisko | wewnątrz i na zewnątrz |
fizyczny rozmiar | 41,1 * 43,8 * 10,4 cm |
Waga ( SDR-LW 2972-24 ) | 6,73 kg |
Waga ( SDR-LW 2972-44 ) | 7,61kg |
Akcesoria
Akcesoria SDR-LW 2972-24/44 obejmują jeden przewód zasilający, jeden adapter, cztery anteny dookólne, jeden kabel HDMI, jeden zestaw standardowej klawiatury i myszy oraz jeden monitor (wybierz monitor LCD lub tablet).
Preinstalowane środowisko oprogramowania | Ubuntu, UHD, GNU Radio | |
Samouczek użycia USRP | Filmy, instrukcje | |
Obudowa Gnuradio DEMO | Modulacja analogowa, modulacja cyfrowa, wykrywanie widma, nadajnik-odbiornik sygnału jednotonowego, radio | |
Prosty system komunikacji stacji bazowej 4G-LTE oparty na SRSlte | ||
system transmisji wideo | ||
System odbioru sygnału lotnictwa cywilnego ADS-B | ||
Niektóre inne materiały szkoleniowe | „Zasady komunikacji” | Źródło komunikacji, źródło analogowe, eksperyment ze źródłem cyfrowym |
Model kanału: AWGN, eksperyment z zanikającym kanałem | ||
System modulacji analogowej: eksperymenty z modulacją i demodulacją AM, DSB | ||
"Komunikacja mobilna" | Eksperyment z modulacją i demodulacją GMSK, 8PSK | |
"Przetwarzanie sygnału cyfrowego" | Generowanie sygnału czasu dyskretnego i jego podstawowe działanie | |
„Radio programowe” | Złożona reprezentacja cyfrowego sygnału kwadraturowego pasma podstawowego i podstawowy model demodulacji kwadraturowej | |
Film z oficjalnej strony internetowej aplikacji |
Darmowe preinstalowane oprogramowanie
Opcjonalne płatne oprogramowanie
kierunek komunikacji mobilnej | System akwizycji 5G RF |
Analogowa stacja bazowa i terminal 5G | |
Analogowa stacja bazowa 4G i system terminali | |
systemie MIMO | |
Komunikacja asynchroniczna CDMA | |
emulacja kanału | |
Taktyczny system symulacji łącza danych Link11 | |
Radar i wykrywanie | system antydronowy |
radar programowy | |
System transmisji i analizy sygnału | Systemy nagrywania i odtwarzania RF |
System analizy widma | |
Transmisja wideo OFDM MIMO | |
Łączność satelitarna | System symulacji GNSS |
Materiały szkoleniowe | „Zasady komunikacji” |
"Komunikacja mobilna" | |
"Przetwarzanie sygnału cyfrowego" | |
„Radio programowe” | |
„Zasada radaru” |
Sklep z aplikacjami LUOWAVE:
„LUOWAVE App Store” to platforma oprogramowania aplikacji firmy LUOWAVE.Na platformie znajduje się wiele aplikacji opracowanych przez samą Luowave i strony trzecie, w tym komunikację bezprzewodową, radar i wykrywanie, testy i pomiary bezprzewodowe, teledetekcję i nawigację, platformę edukacyjną i inne dziedziny.Całe oprogramowanie aplikacji na platformie zostało opracowane w oparciu o platformę radiową oprogramowania Luowave, a my przeprowadzimy rygorystyczne procedury testowania i kontroli jakości, aby zapewnić stabilność i niezawodność oprogramowania w tym samym czasie.Sklep z aplikacjami Luowave będzie stale aktualizowany, aby oprogramowanie, na którym jest najnowsze i najbardziej zoptymalizowane.
Większość użytkowników radiotelefonów programowych może wyszukiwać i odkrywać potrzebne im aplikacje na tej platformie, eliminując czas i wysiłek potrzebny do opracowania własnego oprogramowania.Zapraszamy do aplikacji wszystkich programistów, którzy chcieliby udostępnić na tej platformie własne aplikacje.Pomożemy im w pełni wykorzystać naszą nową technologię sprzętową w fazie tworzenia oprogramowania.
APPSklep interfejs aplikacji
