Szczegóły Produktu:
|

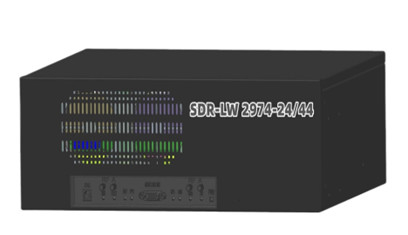

Niezależne oprogramowanie sprzęt radiowy SDR-LW 2974-24/44
SDR-LW 2974 - 24/44 to najnowszy produkt opracowany przez Wuhan Luowave SDR w oparciu o klasyczny sprzęt radiowy SDR-LW 2974. Częstotliwość nadawania i odbioru została zwiększona do 24GHz / 44GHz, jednocześnie dziedzicząc wszystkie funkcje i zalety poprzedniego.
Wprowadzenie produktów
SDR-LW 2974 - 24/44 składa się z wbudowanego procesora, interfejsu FPGA i RF.Ten produkt ma wbudowany procesor Intel i7, 500 GB SSD, 16 GB pamięci.Zakres częstotliwości od 10 MHz do 24 GHz/44 GHz, szerokość pasma do 160 MHz.Istnieje wiele opcjonalnych szybkich interfejsów (porty PCIe, Gigabit Ethernet i 10 Gigabit Ethernet) oraz bogaty w zasoby, programowalny przez użytkownika Kintex-7 FPGA.Podobnie jak wszystkie urządzenia USRP, to urządzenie wykorzystuje wieloplatformowy sterownik UHD o otwartym kodzie źródłowym, który obsługuje większość aplikacji i platform SDR, takich jak GNU Radio, Matlab i LabView.
Typowe scenariusze aplikacji
Nowe produkty z serii fal milimetrowych Luowave mogą obsługiwać: aplikację 5G FR2;Generowanie i analiza sygnałów wektorowych;Aplikacje do komunikacji satelitarnej;Aplikacje do pomiaru kanałów;Zintegrowana aplikacja świadomości komunikacji.
Aplikacje 5G FR2:
Generowanie i analiza sygnału wektorowego:
Aplikacje komunikacji satelitarnej:
Aplikacja do pomiaru kanałów:
Zintegrowane zastosowanie percepcji komunikacji:
Główna cecha
Procesor i7 z systemem Linux RTOS | Interfejs JTAG |
Interfejs PCIe Gen 2 x4 | |
Dysk SSD 500 GB, 16 GB RAM | Cztery porty USB 3.0 |
Zasięg częstotliwości 10MHz-6GHz | Dwa porty SPF+ |
Do 160 M natychmiastowej przepustowości na kanał | Wbudowany Xilinx Kintex-7 FPGA |
Obsługuje jednocześnie dwie transmisje i dwa odbiorniki | Obsługuje odniesienie do zegara zewnętrznego i odniesienie do czasu PPS |
Ramy programistyczne RFNoC FPGA | Obsługa radia GNU, Matlab, LabView |
Komputer przemysłowy
edytor | Intel I7 9700 |
Karta pamięci | 16G |
SFP | 10 Gb/s |
Kabel PCIe | PCIe Gen 2x4 |
RJ45 | 1 Gb/s |
FPGA i pasmo podstawowe
FPGA | Kintex-7 XC7K410T |
NAPARSTEK | 1G |
Rozdzielczość przetwornika ADC | 14-bitowy |
Rozdzielczość przetwornika DAC | 16-bitowy |
Częstotliwość próbkowania ADC | 200M/S |
Jako rdzeń przetwarzania cyfrowego SDR-LW 2974 - 24/44, Xilinx Kintex-7 FPGA zapewnia bezpośrednią szybką łączność ze wszystkimi głównymi komponentami, w tym interfejsem RF, interfejsem hosta i pamięcią DDR3.Domyślny FPGA zapewnia wszystkie UHD do cyfrowej konwersji w dół i cyfrowej konwersji w górę, precyzyjnego strojenia częstotliwości i niektórych innych bloków funkcjonalnych DSP.Użytkownicy mogą opracowywać i wdrażać własne moduły przetwarzania DSP, korzystając z obfitej wolnej przestrzeni FPGA i platformy programistycznej obsługiwanej przez USRP.
Indeks RF
Przenoszenie | Przyjęcie | ||
Liczba kanałów | 2 | Liczba kanałów | 2 |
Zakres częstotliwości | 10MHz-24GHz/ 44GHz | Zakres częstotliwości | 10MHz-24GHz/ 44GHz |
krok częstotliwości | mniej niż 1kHz | krok częstotliwości | mniej niż 1kHz |
maksymalna moc wyjściowa | 10dBm | maksymalna moc wejściowa | -15dBm |
Zyskaj zasięg | 31,5dB | Zyskaj zasięg | 37,5dB |
Zyskaj krok | 0,5dB | Zyskaj krok | 0,5dB |
Maksymalna przepustowość w czasie rzeczywistym | 160MHz | Maksymalna przepustowość w czasie rzeczywistym | 160MHz |
Rysunek hałasu | 9dB |
Moc
Napięcie | 220 V |
obecny | 2 A maks |
okolica
Temperatura pracy | 0-50 ℃ |
maksymalna wysokość | 2000m |
wilgotność | 10%-90% (bez kondensacji) |
Środowisko | wewnątrz i na zewnątrz |
rozmiar struktury
fizyczny rozmiar | 44 * 32,8 * 13,3 cm |
Waga ( SDR-LW 2974-24 ) | 9,3 kg |
Waga ( SDR-LW 2974-44 ) | 10,2kg |
Akcesoria
Akcesoria SDR-LW 2974-24/44 obejmują jeden przewód zasilający, cztery anteny dookólne, jeden standardowy kabel sieciowy, jeden kabel DP do HDMI, jeden moduł SFP, jeden kabel do transmisji danych USB, jeden zestaw standardowej klawiatury i myszy, jeden monitor (wybierz jeden z monitorów LCD lub tabletów).
Darmowe preinstalowane oprogramowanie:
Preinstalowane środowisko oprogramowania | Ubuntu, UHD, GNU Radio | |
Samouczek użycia USRP | Filmy, instrukcje | |
Obudowa Gnuradio DEMO | Modulacja analogowa, modulacja cyfrowa, wykrywanie widma, nadajnik-odbiornik sygnału jednotonowego, radio | |
Prosty system komunikacji stacji bazowej 4G-LTE oparty na SRSlte | ||
system transmisji wideo | ||
System odbioru sygnału lotnictwa cywilnego ADS-B | ||
Niektóre inne materiały szkoleniowe | „Zasady komunikacji” | Źródło komunikacji, źródło analogowe, eksperyment ze źródłem cyfrowym |
Model kanału: AWGN, eksperyment z zanikającym kanałem | ||
System modulacji analogowej: eksperymenty z modulacją i demodulacją AM, DSB | ||
"Komunikacja mobilna" | Eksperyment z modulacją i demodulacją GMSK, 8PSK | |
"Przetwarzanie sygnału cyfrowego" | Generowanie sygnału czasu dyskretnego i jego podstawowe działanie | |
„Radio programowe” | Złożona reprezentacja cyfrowego sygnału kwadraturowego pasma podstawowego i podstawowy model demodulacji kwadraturowej | |
Film z oficjalnej strony internetowej aplikacji |
Opcjonalne płatne oprogramowanie:
kierunek komunikacji mobilnej | System akwizycji 5G RF |
Analogowa stacja bazowa i terminal 5G | |
Analogowa stacja bazowa 4G i system terminali | |
systemie MIMO | |
Komunikacja asynchroniczna CDMA | |
emulacja kanału | |
Taktyczny system symulacji łącza danych Link11 | |
Radar i wykrywanie | system antydronowy |
radar programowy | |
System transmisji i analizy sygnału | Systemy nagrywania i odtwarzania RF |
System analizy widma | |
Transmisja wideo OFDM MIMO | |
Łączność satelitarna | System symulacji GNSS |
Materiały szkoleniowe | „Zasady komunikacji” |
"Komunikacja mobilna" | |
"Przetwarzanie sygnału cyfrowego" | |
„Radio programowe” | |
„Zasada radaru” |
Sklep z aplikacjami LUOWAVE:
„LUOWAVE App Store” to platforma oprogramowania aplikacji firmy LUOWAVE.Na platformie znajduje się wiele aplikacji opracowanych przez samą Luowave i strony trzecie, w tym komunikację bezprzewodową, radar i wykrywanie, testy i pomiary bezprzewodowe, teledetekcję i nawigację, platformę edukacyjną i inne dziedziny.Całe oprogramowanie aplikacji na platformie zostało opracowane w oparciu o platformę radiową oprogramowania Luowave, a my przeprowadzimy rygorystyczne procedury testowania i kontroli jakości, aby zapewnić stabilność i niezawodność oprogramowania w tym samym czasie.Sklep z aplikacjami Luowave będzie stale aktualizowany, aby oprogramowanie, na którym jest najnowsze i najbardziej zoptymalizowane.
Większość użytkowników radiotelefonów programowych może wyszukiwać i odkrywać potrzebne im aplikacje na tej platformie, eliminując czas i wysiłek potrzebny do opracowania własnego oprogramowania.Zapraszamy do aplikacji wszystkich programistów, którzy chcieliby udostępnić na tej platformie własne aplikacje.Pomożemy im w pełni wykorzystać naszą nową technologię sprzętową w fazie tworzenia oprogramowania.
Sklep z aplikacjami interfejs aplikacji
