System nauczania i szkolenia przeciw UAV

Nasz system nauczania i szkolenia anty-UAV opiera się na symulacji anty-UAV, elektronicznych przeciwdziałaniach, rozpoznaniu, przeciwdziałaniu nawigacji i tłumieniu zakłóceń.aby uczniowie mogli uczestniczyć i doświadczyć tego osobiścieCały system obejmuje podsystem eksperymentu elektronicznego przeciwdziałania bezzałogowym statkom powietrznym oraz podsystem eksperymentu antybezzałogowego GPS/teleregulacji zakłóceń.który może być wykorzystany do wykonywania obserwacji dronu i kontroli systemu drona, w celu wyeliminowania zakłóceń prawnych.

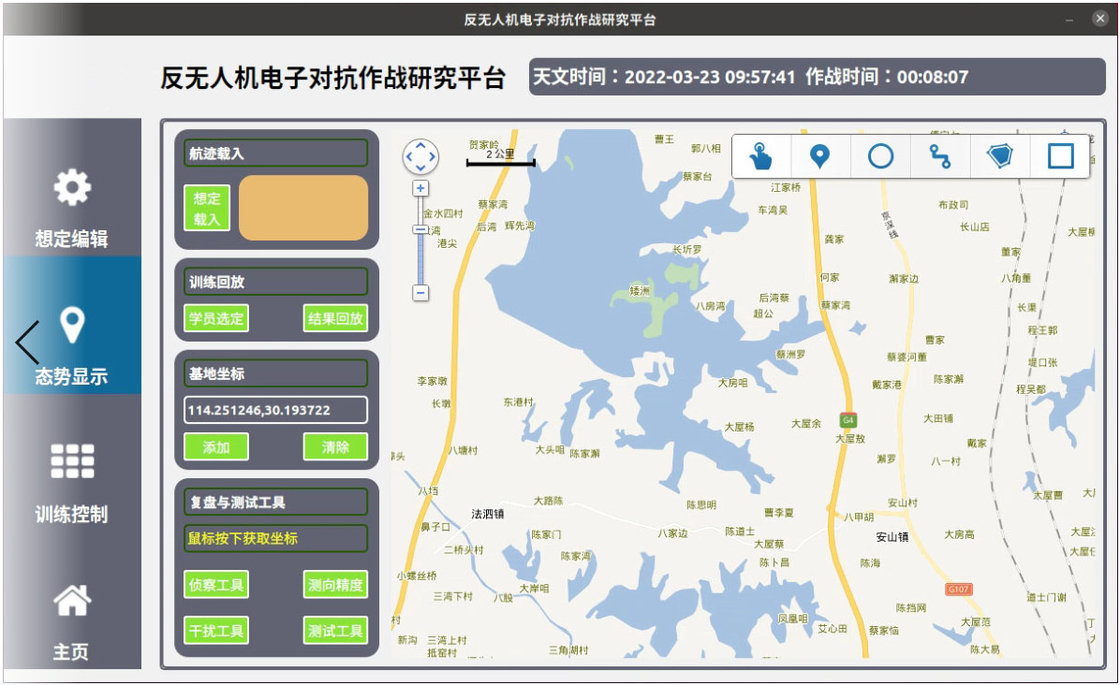

Interfejs platformy badawczej elektronicznych środków przeciwdziałania dronom

Elektroniczna platforma badawcza przeciwdziałania dronom Interfejs-2

Interfejs systemu raportowania wyników szkolenia

The anti UAV EW reconnaissance experiment subsystem is mainly used to carry out UAV data transmission or image transmission and other telemetry link signal reconnaissance experiments to realize telemetry signal reconnaissance and analysisSystem wykorzystuje system interferometru fazowego podwójnego kanału do pomiaru kierunku celu, zapewniając wskazanie celu dla późniejszych skutecznych operacji anty-UAV.Podsystem składa się głównie z elektronicznego sprzętu rozpoznawczego przeciwdziałania i oprogramowania sterowania rozpoznawaniem sygnałów telemetrycznych UAV.Wśród nich elektroniczny sprzęt rozpoznawczy jest głównie odpowiedzialny za rozpoznawanie i przechwytywanie sygnałów telemetrycznych UAV;Oprogramowanie sterowania rozpoznaniem sygnałów telemetrycznych UAV jest wyposażone głównie w outsourcing lub zamówienie, w tym moduł analizy sygnałów telemetrycznych, moduł sterowania DF i inne moduły.Oprogramowanie jest głównie oparte na LabView i Matlab, i można go odbudować.

The anti UAV GPS/telecontrol jamming experiment subsystem is mainly used to carry out suppression or deception jamming experiments on the UAV airborne GPS navigation system and flight telecontrol system, w celu osiągnięcia skutecznego zakłócenia nawigacji UAV GPS/teleregulacji,uniemożliwiające uzyskanie skutecznych informacji o pozycji lub uzyskanie błędnych informacji o pozycji lub informacji o kontroliSprzęt anty-UAV GPS tłumienie zakłócenia głównie promieniowanie wysokiej wiarygodności fałszywych sygnałów nawigacji GPS lub wysokiej mocy tłumienia zakłócenia sygnałów do docelowego UAV,tworząc w ten sposób pułapkę dla docelowego systemu nawigacji GPS i systemu zdalnego sterowania, wpływając w ten sposób na sterowanie lotem bezzałogowego statku powietrznego i powodując jego odchylenie się od planowanej trasy lotu.

Funkcje tego systemu są następujące:

• wykrywanie, rozpoznawanie i odbieranie sygnałów zdalnego sterowania i transmisji obrazu;
• wykrywanie kierunku dronu;
• zakłócenia sygnału GPS;
• zakłócenia łącza danych UAV;
• W czasie rzeczywistym wyświetlanie map.
