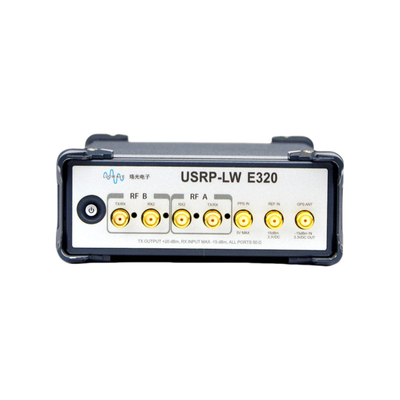

USRP-LW E320 2 kanał 70 MHz-6 GHz Zakres częstotliwości 56 MHz BW Każdy z serii E Wbudowany USRP Oprogramowanie zdefiniowane urządzenie radiowe

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Podkreślić:

E Series Embedded USRP

2 kanały wbudowane USRP

6 GHz Wbudowany USRP

Opis produktu

USRP-LW E320 to bogate w funkcje, wydajne wbudowane urządzenie SDR (Software Defined Radio), które zawiera zoptymalizowane ulepszenia w zakresie przetwarzania strumienia, synchronizacji, integracji,odzyskiwanie błędów, oraz zdalnego zarządzania.

Wyposażony w nadajnik radiowy AD9361, obsługuje konfigurację 2×2 MIMO z zakresem częstotliwości od 70 MHz do 6 GHz i natychmiastową szerokością pasma do 56 MHz.Procesor basebandu wykorzystuje Xilinx Zynq-7045 SoC, który integruje przyspieszenie FPGA i dwujątowy procesor ARM zdolny do pracy niezależnie lub we współpracy.

Zbudowany na open-source framework z obsługą dostosowalnych systemów Linux, USRP-LW E320 oferuje elastyczne rozwiązania dla specjalistycznych wymagań aplikacji.System jest wstępnie zainstalowany z sterownikiem sprzętowym USRP (UHD) i narzędziami rozwojowymi innych firm, takimi jak GNU Radio, zapewniając użytkownikom możliwości szybkiego rozwoju i wdrażania.

Cechy

Zdolność do samodzielnego działania
wyposażone w procesor Intel Core i7 i obsługujące systemy operacyjne Ubuntu lub Windows, urządzenie może działać niezależnie bez konieczności korzystania z zewnętrznego komputera hosta,co czyni go idealnym do rozmieszczenia w terenie i aplikacji mobilnych.

Mechanizm synchronizacji o wysokiej precyzji
Obsługuje zewnętrzne wejście odniesienia zegara i wejście odniesienia czasu PPS, z opcjonalnym oscylatorem dyscyplinowanym przez GPS (GPSDO) dla wysokiej precyzji wielokanalizowanej synchronizacji systemu MIMO.Ta funkcja jest szczególnie odpowiednia dla rozproszonych systemów bezprzewodowych.

Kompaktny projekt i zdalne zarządzanie

Kompaktowy czynnik kształtu:Wyposażone w w pełni zamknięte podwozie o standardowej wysokości 3U, które łączy w sobie lekką konstrukcję, niskie zużycie energii i korzyści projektowe związane z oszczędnością przestrzeni.
Funkcja zdalnego zarządzania:Umożliwia zdalne aktualizacje oprogramowania, ponowne uruchamianie i resetowanie fabryczne, znacząco upraszczając zarządzanie urządzeniami i utrzymanie.

Rozwój i wsparcie oprogramowania
Open-source USRP Hardware Driver (UHD) API i RF Network-on-Chip (RFNoC) FPGA framework rozwoju usprawniają rozwój oprogramowania.Z bezproblemową integracją z głównymi narzędziami open source, takimi jak GNU Radio i MATLAB, użytkownicy mogą szybko tworzyć prototypy i niezawodnie wdrażać różne aplikacje SDR.

Specyfikacje

Parametry RF		Zasilanie
IIP3 (w typowym NF)	-20 dBm	Prąd wejściowy napięcia prądu stałego	10-14 V,3 A
Maksymalna moc wyjściowa	> 10 dBm	Maksymalne zużycie energii	30 W
Wskaźnik hałasu odbiornika	< 8,5 dB	Wielkość
Parametry modułu konwertera		Wielkość	173 x 106 x 45 mm
Wskaźnik pobierania próbek (max.)	61.44 MSps	Środowisko pracy
Rozstrzygnięcie ADC	12 bitów	Zakres temperatury pracy	0-45°C
Wskaźnik pobierania próbek DAC	61.44 MSps	Zakres temperatury przechowywania	-40-85°C
Rozstrzygnięcie DAC	12 bitów	Zakres wilgotności operacyjnej	10%-90%
Maksymalny współczynnik pobierania próbek na PC hostach	61.44MS/s	Zakres wilgotności magazynowania	5%-95%

Porównanie USRP SDR

P/N	USRP-LW X310	USRP-LW N321	USRP-LW N310	USRP-LW N210	USRP-LW E310	USRP-LW B210	USRP-LW B205 (moduł)	USRP-LW B205 (Płyty)
Zdjęcie
Zakres częstotliwości	DC-6GHz	3 MHz-6 GHz	10 MHz-6 GHz	DC-6GHz	70 MHz-6 GHz
RF Daughterboard	Wspieranie dwóch płyt córki	Wbudowane dwie deski córki (nie wymienne)	Wbudowane dwie deski córki (nie wymienne)	Wspierać jeden Daughterboards	Bez wsparcia
Maks. szerokość pasma	160 MHz każda	200 MHz każda	100 MHz każda	8-bitowa szerokość:80 MHz Szerokość 16-bitowa:25MHz	56MHz każda
Kanały nr.	2T2R	2T2R	4T4R	1T1R	2T2R	2T2R	1T1R	1T1R
ADC/DAC	ADC: ADS62P48 14-bitowa, konfigurowalna szybkość pobierania próbek: 184.32, 200 MS/s DAC: AD9146 16-bitowa, maksymalna prędkość pobierania próbek 800 MS/s	ADC:AD9695B 14-bitowe, konfigurowalne szybkości pobierania próbek: 200, 245,76 i 250 ms/s DAC:DAC37J82 16-bitowa, konfigurowalna szybkość pobierania próbek: 200, 245,76 i 250 ms/s	AD9371 ADC: 16-bitowe, konfigurowalne szybkości pobierania próbek: 122.88, 125 i 153,6 MS/s DAC: 14-bitowe, konfigurowalne szybkości pobierania próbek: 122.88, 125 i 153,6 MS/s	ADC:ADS62P42 14-bitowe 100MS/s DAC:AD9777 16-bitowe 400MS/s	AD9361 ADCs:12-bitowe 61.44MS/s DACs:12-bitowe 61.44MS/s		AD9364 ADCs:12位61.44MS/s DAC: 12 miejsc 61,44 ms/s
Model FPGA	Xilinx Kintex-7 XC7K410T	Xilinx Zynq-7100 SoC FPGA	Xilinx Zynq-7100 SoC FPGA	Xilinx Spartan XC3SD3400A	Xilinx Zynq 7020 SoC FPGA	Xilinx Spartan 6 XC6SLX150	Xilinx XC7AT200	Xilinx Artix 7
Interfejs danych	GigE Port,10GbE port, PCIE x4	GigE Port,10GbE port, QSFP ((2*10G) ,A-USB, mikro-USA	GigE Port,10GbE port, A-USB, micro USB	Port Gigabit Ethernet	Port Ethernet, USB2.0	USB3.0
Rozmiar (mm)	29022545	38022045	42522045	22516562	1336826	17912748	1076520	104*57
Cena jednostkowa	9999	23999	17999	3699	5999	2199	2199	599
