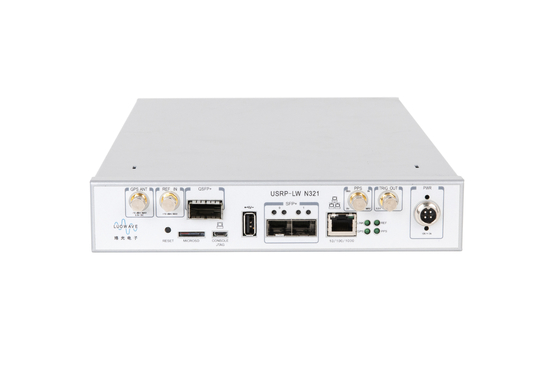

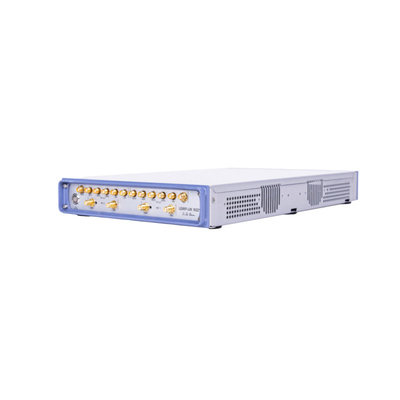

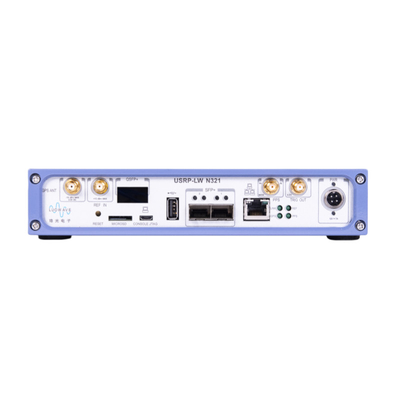

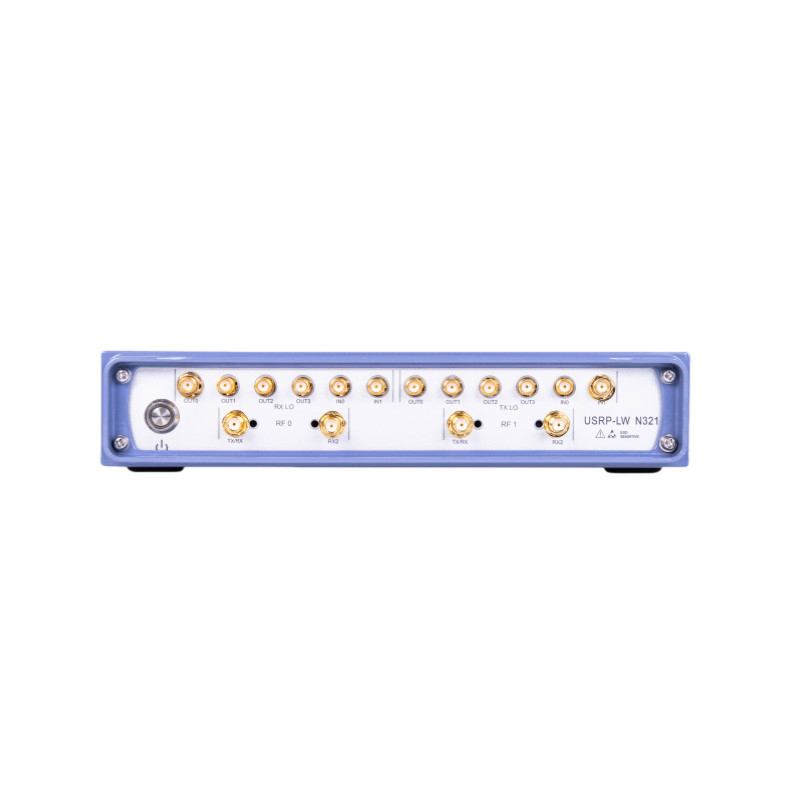

Uniwersalne oprogramowanie radiowe USRP-LW N321

Przegląd produktu

USRP-LW N321 to sieciowy SDR zapewniający niezawodność i odporność na usterki do wdrożenia w dużych systemach bezprzewodowych i rozproszonych.Jest to wysokiej wydajności SDR, który zapewnia 2 kanały RX i 2 TX w połowie szerokości RUKażdy kanał może zapewniać natychmiastową szerokość pasma do 200 MHz i obejmuje rozszerzony zakres częstotliwości od 3 MHz do 6 GHz.Procesor basebandu wykorzystuje Xilinx Zynq-7100 SoC do dostarczania dużego programowalnego FPGAMa dwa porty SPF + i jeden port QSFP +, obsługuje interfejsy 1 GbE, 10 GbE i Aurora i może przesyłać wysokiej przepustowości IQ do hosta PC lub koprocesora FPGA.Elastyczna architektura synchronizacji obsługuje odniesienie zegara 10 MHz, odniesienie czasu PPS, zewnętrzne wejście TX i RX LO oraz GPSDO, które mogą zrealizować fazową spójną platformę testową MIMO.

Główne cechy

1Niezawodne i odporne na usterki wdrożenie 2.Zdolności zdalnego zarządzania 3.Stand-alone (wbudowane) lub host-based (strumień sieciowy) 4.Całkowicie zintegrowane i zmontowane (USRP N321 nie obsługuje wymiennych kart córkowych) 5Rozszerzony zakres częstotliwości od.3 MHz do 6 GHz 6.Do 200 MHz natychmiastowa szerokość pasma na kanał 7.2RX,2TX 8.RX,TX Bank filtrów 9.14-bitowy ADC, 16-bitowy DAC 10.Master clock rate:200,245.76250 MS / s 11. Xilinx Zynq-7100 SoC 12. Podwójny rdzeń ARM Cortex-A9 800 MHz CPU 13.1 Port QSFP+ 14.2 Porty SFP+ (1 Gigabit Ethernet, 10 Gigabit Ethernet, Aurora) 15. RJ45(1 GbE) 16.Czas odniesienia PPS 18Zewnętrzne porty wejściowe i wyjściowe RX LO, TX LO 19. Wbudowany GPSDO 20.1 typ A port hosta USB 21.1 port mikro-USB (konsola seryjna, JTAG) 22. Watchdog timer 23.OpenEmbedded Linux 24.Sterownik sprzętowy USRP (UHD3).15.0.0 lub wyższa) i open source API wersji 25.RFNoCTM FPGA Development Framework

Indeks techniczny:
