WBX-LW40/120 Duracyjna karta WBX Tx RF dla komunikacji i radioamatorskich

Name: WBX-LW40/120 Duracyjna karta WBX Tx RF dla komunikacji i radioamatorskich
Brand: Wuhan Tabebuia Technology Co., Ltd.
SKU: WBX-LW (40 MHZ, 120 MHZ)
Price: 240.00 USD
Availability: InStock

Nazwa marki:	Luowave
Numer modelu:	WBX-LW (40 MHZ, 120 MHZ)
MOQ:	1 kawałek
Cena £:	USD
Czas dostawy:	Towary na miejscu lub 30 dni
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

CHINY

Szczegóły pakowania:

Pudełko papierowe \ karton papierowy

Możliwość Supply:

1 kawałek

Podkreślić:

Karta dodatkowa Tx RF

karta dodatkowa RF WBX Tx

karta dodatkowa WBX Tx RF

Opis produktu

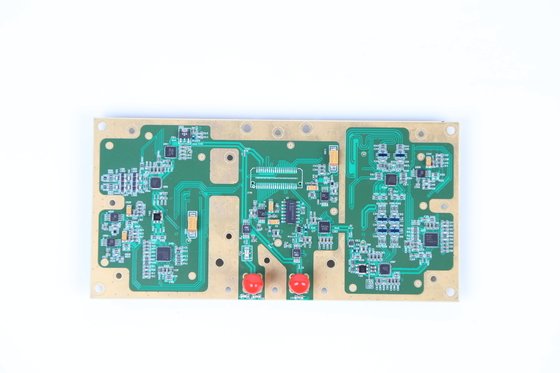

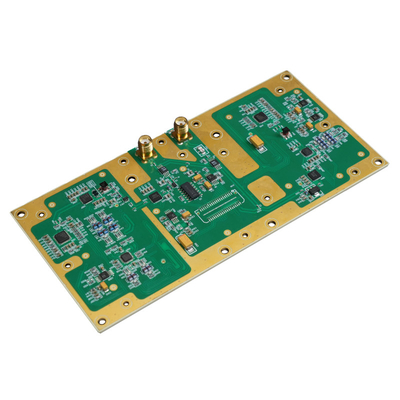

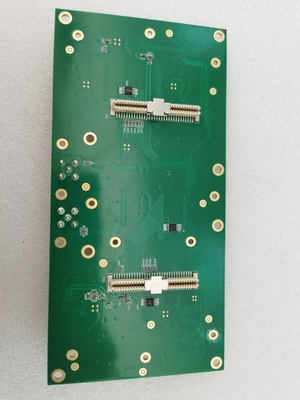

Płyty główne LUOWAVE RF Rx/Tx WBX-LW(40MHZ,120MHZ)

Główne cechy:

1. Zasięg częstotliwości: 50 MHz - 2,2 GHz

2. Maksymalna przepustowość obejmuje: 40 MHz, 120 MHz

3. Płytka-córka WBX RF zawiera pełnodupleksowy szerokopasmowy transceiver obsługujący do 120 MHz chwilowej przepustowości

4. Obsługuje szeroki zakres zastosowań: bezpieczeństwo publiczne, łączność, radio amatorskie i ISM

5. Łańcuchy odbiorcze i nadawcze lokalnego oscylatora działają niezależnie, umożliwiając pracę w trybie dupleksu częstotliwości;

6. Odniesieniem dla lokalnego oscylatora jest zegar główny z USRP, umożliwiający wiele spójnych operacji

7. Nadaje się do urządzeń USRP-LW X300/x310

Opis działania:

WBX-LW-40 zapewnia transceiver o dużej przepustowości, który dostarcza do 100mW mocy wyjściowej przy współczynniku szumów 5 dB.Łańcuchy odbiorcze i nadawcze lokalnego oscylatora działają niezależnie i mogą być zsynchronizowane dla MIMO.Jest to idealne urządzenie SDR dla aplikacji, które chcą uzyskać dostęp do częstotliwości z zakresu 50MHz-2200MHz.Zastosowania obejmują Wi-Fi, WiMAX, transceivery w paśmie S oraz transceivery w paśmie ISM 2,4 GHz.Zastosowania obejmują lądową łączność mobilną, radiostacje morskie i kosmiczne;mobilne stacje bazowe, komputery PC i wielozakresowe radiotelefony GSM;spójne radary wielobazowe;bezprzewodowe sieci czujników;nadawanie telewizji;oraz zarządzanie bezpieczeństwem publicznym.Dotyczy USRP-LW N200, USRP-LW N210, USRP-X310, USRP-X300.

Kompatybilny produkt:

Test WBX-LW 40M

Opis środowiska testowego: Do testów używany jest sprzęt firmy R&S, model to ZVL.Sprzęt testowy to USRP-LW X310 i WBX-LW 40M.Oba urządzenia są połączone bezpośrednio kablem częstotliwości radiowej.Schemat środowiska testowego:

Schemat podłączenia testowego nadajnika w pętli otwartej:

Schemat podłączenia testu spontanicznego odbioru w pętli zamkniętej:

Dane testowe w pętli otwartej i zamkniętej w oparciu o GNU RADIO COMPANION: Schemat blokowy testowy GNU RADIO COMPANION:

1. Test tłumienia nośnej i odrzucania obrazu: częstotliwość środkowa 70 MHz, częstotliwość sygnału pasma podstawowego 10 kHz, GAIN 9 dB

Częstotliwość centralna 70 MHz, grafika z maksymalnym wzmocnieniem:

Częstotliwość centralna 70 MHz, widmo testowe transceivera w pętli zamkniętej i grafika w dziedzinie czasu

2. Dane testowe w pętli otwartej i pętli zamkniętej w oparciu o GNU RADIO COMPANION: Test tłumienia nośnej i odrzucania obrazu: Częstotliwość środkowa 100 MHz, częstotliwość sygnału pasma podstawowego 10 kHz, GAIN 9 dB

Częstotliwość centralna 100 MHz, wyjście graficzne przy maksymalnym wzmocnieniu:

Częstotliwość środkowa 100 MHz, widmo testowe nadajnika-odbiornika w zamkniętej pętli i grafika w dziedzinie czasu

3. Dane testowe w pętli otwartej i zamkniętej w oparciu o GNU RADIO COMPANION: Test tłumienia fali nośnej i odrzucania obrazu: Częstotliwość środkowa 400 MHz, częstotliwość sygnału pasma podstawowego 10 kHz, GAIN 9 dB

Częstotliwość środkowa 400 MHz, wyjście graficzne przy maksymalnym wzmocnieniu:

Częstotliwość centralna 400 MHz, widmo testowe nadawczo-odbiorcze w pętli zamkniętej i grafika w dziedzinie czasu

4. Dane testowe w pętli otwartej i pętli zamkniętej w oparciu o GNU RADIO COMPANION: Test tłumienia nośnej i odrzucania obrazu: Częstotliwość środkowa 800 MHz, częstotliwość sygnału pasma podstawowego 10 kHz, GAIN 9 dB

Częstotliwość centralna 800 MHz, grafika wyjściowa przy maksymalnym wzmocnieniu:

Częstotliwość środkowa 800 MHz, widmo testowe transceivera w pętli zamkniętej i grafika w dziedzinie czasu

5. Dane testowe w pętli otwartej i zamkniętej w oparciu o GNU RADIO COMPANION: Test tłumienia nośnej i odrzucania obrazu: Częstotliwość środkowa 1 GHz, częstotliwość sygnału pasma podstawowego 10 kHz, GAIN 9dB

Częstotliwość środkowa 1 GHz, grafika wyjściowa przy maksymalnym wzmocnieniu:

Częstotliwość środkowa 1GHz, widmo testowe nadajnik-odbiornik w pętli zamkniętej i grafika w dziedzinie czasu

6. Pomiar szumu fazowego: częstotliwość centralna 1 GHz:

Nie wahaj się ze mną skontaktować, jeśli potrzebujesz dodatkowych informacji.

Whatsapp/skype: +8618062514745 Strona internetowa: https://www.luowave.com/en/
