WBX-LW40. Public Safety RX USRP Daughter Card Daughterboards WBX 40MHZ

Name: WBX-LW40. Public Safety RX USRP Daughter Card Daughterboards WBX 40MHZ
Brand: Wuhan Tabebuia Technology Co., Ltd.
SKU: WBX-LW (40 MHZ, 120 MHZ)
Price: 240.00 USD
Availability: InStock

Nazwa marki:	Luowave
Numer modelu:	WBX-LW (40 MHZ, 120 MHZ)
MOQ:	1 kawałek
Cena £:	USD
Czas dostawy:	Towary na miejscu lub 30 dni
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

CHINY

Szczegóły pakowania:

Pudełko papierowe \ karton papierowy

Możliwość Supply:

1 kawałek

Podkreślić:

Karta rozszerzeniowa USRP 40MHZ

płyta główna RX WBX

karta rozszerzona WBX rx

Opis produktu

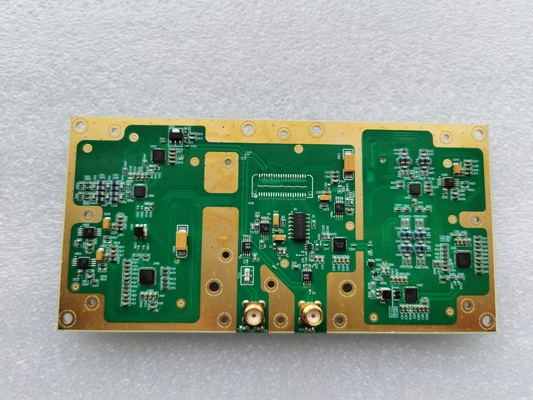

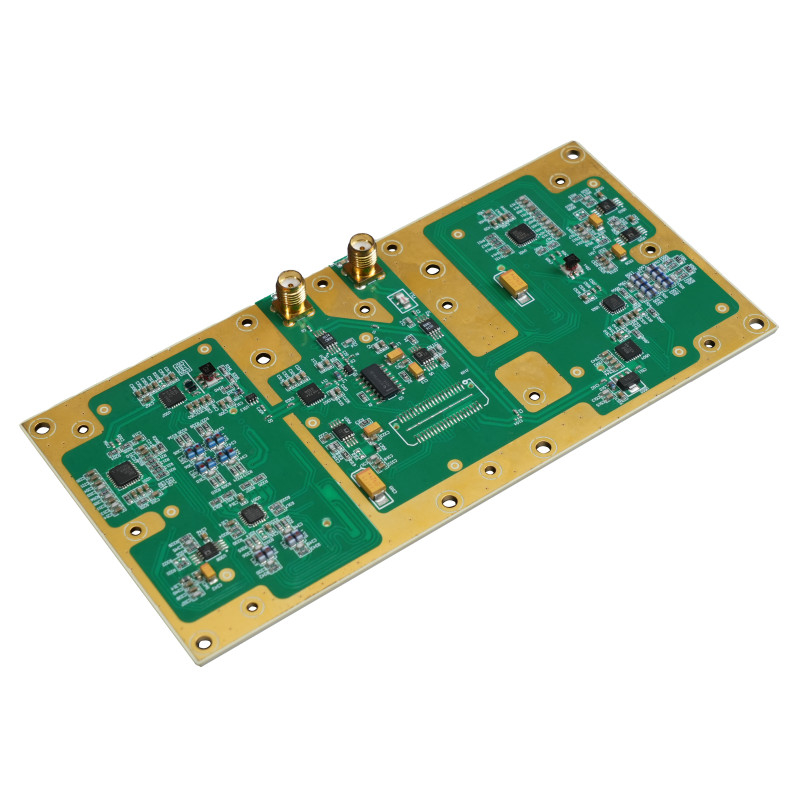

USRP Daughterboards WBX-LW 40MHZ

WBX jest szerokopasmowym nadajnikiem, który zapewnia moc wyjściową do 100 mW i wartość hałasu 5 dB. LO ̇ dla łańcuchów odbierania i przesyłania działają niezależnie,ale może być synchronizowana do operacji MIMOWBX zapewnia możliwość przepustowości 40 MHz i jest idealny do zastosowań wymagających dostępu do wielu różnych pasm w zakresie od 50 MHz do 2,2 GHz.Przykładowe obszary zastosowań obejmują łączność lądowo-mobilną, radiowe w zakresie morskich i lotniczych pasm; stacje bazowe telefonów komórkowych, radiowe PCS i GSM wielopasmowe; spójne radary wielo-statyczne; sieci czujników bezprzewodowych; nadajnik obejmujący 6 pasm amatorskich;Telewizja; białe przestrzenie; bezpieczeństwo publiczne; ISM

Główne cechy:

1Zakres częstotliwości: 50 MHz - 2,2 GHz

2Maksymalna szerokość pasma obejmuje: 40 MHz

3Płyty zależne WBX RF zawierają pełno-dupleksowy szerokopasmowy nadajnik, który obsługuje prędkość prądu do 120 MHz.

4. obsługujące szeroki zakres zastosowań: bezpieczeństwo publiczne, łączność, radioamatorskie i ISM

5Łańcuchy odbierania i przesyłania lokalnego oscylatora działają niezależnie, umożliwiając funkcjonowanie częstotliwości dupleks

6Referencją dla lokalnego oscylatora jest zegar główny z USRP, umożliwiający wielokrotne spójne operacje

Opis funkcji:

WBX-LW-40 zapewnia nadajnik o dużej przepustowości, który zapewnia do 100 mW mocy wyjściowej przy wartości hałasu 5 dB.Łańcuchy odbioru i przesyłania lokalnego oscylatora działają niezależnie i mogą być synchronizowane dla MIMOJest to idealne urządzenie SDR dla aplikacji, które chcą uzyskać dostęp do częstotliwości w zakresie 50 MHz-2200 MHz.Do zastosowań należą łączność mobilna lądowa, radiowe dla statków morskich i lotniczych; stacje bazowe mobilne, komputery osobiste i radiowe wielopasmowe GSM; spójne radary wielobasowe; sieci czujników bezprzewodowych; telewizja nadawcza; zarządzanie bezpieczeństwem publicznym.W odniesieniu do USRP-LW N200, USRP-LW N210, USRP-X310, USRP-X300.

Produkt zgodny:

Proszę nie wahaj się skontaktować ze mną, jeśli potrzebujesz dalszych informacji.

Whatsapp/skype/wechat: +8618062514745 Web:https://www.luowave.com/en/

Badanie WBX-LW 40M

Opis środowiska badawczego: Do badań wykorzystuje się sprzęt firmy R&S, model ZVL. Sprzęt testowy to USRP-LW X310 i WBX-LW 40M.Obie urządzenia są połączone przez kabel radiowy bezpośrednioDiagram środowiska badania:

Diagram połączenia testowego nadajnika w pętli otwartej:

Diagram połączenia z zamkniętą pętlą do spontanicznego badania odbioru:

Dane testowe w pętli otwartej i zamkniętej oparte na GNU RADIO COMPANION: Diagram bloku testowego GNU RADIO COMPANION:

1Test tłumienia nośnika i odrzucenia obrazu: częstotliwość centralna 70MHz, częstotliwość sygnału basebandu 10kHz, GAIN 9dB

Centralna częstotliwość 70MHz, grafika wyjścia maksymalnego wzrostu:

Częstotliwość centralna 70 MHz, spektrum testowe nadajnika w pętli zamkniętej i grafika domeny czasowej

2. Dane testowe w pętli otwartej i zamkniętej oparte na GNU RADIO COMPANION: Test tłumienia nośnika i odrzucenia obrazu: częstotliwość centralna 100MHz, częstotliwość sygnału basebandu 10kHz, GAIN 9dB

Centralna częstotliwość 100MHz, wyjście graficzne przy maksymalnym zwiększeniu:

Częstotliwość centralna 100 MHz, spektrum testowe nadajnika w pętli zamkniętej i grafika domeny czasowej

3. Dane z badań w pętli otwartej i zamkniętej oparte na GNU RADIO COMPANION: Test tłumienia nośnika i odrzucenia obrazu: częstotliwość centralna 400 MHz, częstotliwość sygnału pasma bazowego 10 kHz, GAIN 9dB

Centralna częstotliwość 400 MHz, wyjście graficzne przy maksymalnym zwiększeniu:

Centralna częstotliwość 400 MHz, spektrum badawcze nadajnika w pętli zamkniętej i grafika domeny czasowej

4. Dane testowe w pętli otwartej i zamkniętej oparte na GNU RADIO COMPANION: Test tłumienia nośnika i odrzucenia obrazu: częstotliwość centralna 800MHz, częstotliwość sygnału basebandu 10kHz, GAIN 9dB

Centralna częstotliwość 800 MHz, grafika wyjściowa przy maksymalnym zysku:

Centralna częstotliwość 800 MHz, spektrum testowe nadajnika w pętli zamkniętej i grafika domeny czasowej

5. Dane testowe w pętli otwartej i zamkniętej oparte na GNU RADIO COMPANION: Test tłumienia nośnika i odrzucenia obrazu: częstotliwość centralna 1 GHz, częstotliwość sygnału pasma bazowego 10 kHz, GAIN 9dB

Centralna częstotliwość 1 GHz, grafika wyjściowa przy maksymalnym zysku:

Centralna częstotliwość 1 GHz, spektrum testowe nadajnika-przyjmującego w pętli zamkniętej i grafika domeny czasowej

6. Pomiar hałasu fazowego: centralna częstotliwość 1 GHz:
