System fal milimetrowych
Created with Pixso. Systemy fal milimetrowych DC12V Radar 5G od 27 GHz do 29 GHz

Systemy fal milimetrowych DC12V Radar 5G od 27 GHz do 29 GHz

Nazwa marki: Luowave
Numer modelu: System fal milimetrowych 5g
MOQ: 1 kawałek
Cena £: USD
Czas dostawy: Towary na miejscu lub 30 dni
Warunki płatności: T/T
Szczegółowe informacje
Miejsce pochodzenia:
CHINY
Częstotliwość:
27-29GHz
Tryb dupleksu:
TDD
Rozmiar tablicy:
1*16, 1*64 opcjonalnie
Tryb polaryzacji:
Pionowy
Tłumienie płatków bocznych:
≥13dB @ normalny
Uruchom EIRP:
≥41dBm
Szczegóły pakowania:
Pudełko papierowe \ karton papierowy
Możliwość Supply:
1 kawałek
Podkreślić:

System fal milimetrowych 27 GHz 29 GHz

,

radar 5g systemy fal milimetrowych DC12V

,

DC 12V 29GHz radar fal milimetrowych

Opis produktu

Systemy fal milimetrowych 5g

Główne parametry systemu



częstotliwość 27-29GHz
Tryb dupleksu TDD
Rozmiar tablicy 1*16, 1*64 opcjonalnie
Tryb polaryzacji pionowy
Tłumienie płatków bocznych ≥13dB @ normalny
Zakres skanowania wiązki
±60︒ (kierunek poziomy)



Czas przełączania wiązki 3 nas
Uruchom EIRP ≥41dBm
Odbierz G/T ≥-8dB/K

Tło




Fale milimetrowe mają szeroki zakres zastosowań w dziedzinach takich jak komunikacja, radar, teledetekcja i astronomia.Podczas gdy budowa 5G jest w pełnym rozkwicie, wraz z zamrożeniem wersji R16, ludzie stopniowo skupiają się na kluczowych technologiach kolejnego etapu 5G.Wśród nich technologia fal milimetrowych znana jest jako zabójca 5G.

Największą cechą fali milimetrowej są bogate zasoby pasma częstotliwości.W porównaniu z trudnościami w alokacji zasobów w paśmie częstotliwości Sub-6, fala milimetrowa może z łatwością alokować zasoby pasma powyżej 100 MHz, nawet do 400 MHz czy 800 MHz.W oparciu o tak obfite zasoby pasma częstotliwości, prędkość transmisji bezprzewodowej fali milimetrowej 5G może z łatwością przekroczyć kilka razy Sub-6.

Fala milimetrowa ma wysoką częstotliwość i krótką długość fali, więc rozmiar anteny jest mniejszy.Przy tej samej objętości można zintegrować więcej anten, można utworzyć węższą wiązkę i uzyskać bardzo wysoką rozdzielczość przestrzenną.





Rozwiązanie






System fal milimetrowych 5G wprowadzony przez Luowave SDR składa się z dojrzałego modułu USRP N321 (N310) oraz modułu fal milimetrowych.Moduł fal milimetrowych integruje antenę macierzową, a kompletny zestaw eksperymentalnego systemu fal milimetrowych 5G można szybko zbudować za pomocą tylko komputera.Dzięki temu systemowi można wygodnie prowadzić nauczanie, badania i demonstracje 5G.

Moduł fal milimetrowych może być indywidualnie sterowany za pomocą komputera z wbudowanym, konfigurowalnym źródłem częstotliwości o wysokiej wydajności, a szeroki zakres skanowania wiązki ±60︒ zapewnia wystarczającą gwarancję dla badań kształtowania wiązki.



Systemy fal milimetrowych DC12V Radar 5G od 27 GHz do 29 GHz 0

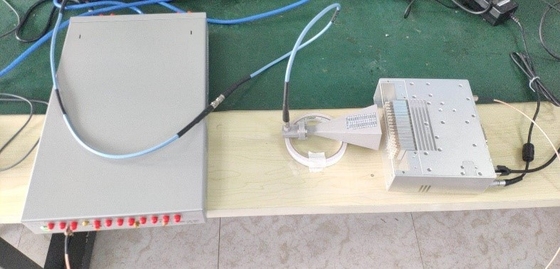

Rysunek 1 Schemat testu systemu



Systemy fal milimetrowych DC12V Radar 5G od 27 GHz do 29 GHz 1





Rysunek 2 Test systemu 64QAM



Systemy fal milimetrowych DC12V Radar 5G od 27 GHz do 29 GHz 2



Rysunek 3 Widok z przodu modułu fal milimetrowych





Systemy fal milimetrowych DC12V Radar 5G od 27 GHz do 29 GHz 3



Rysunek 4 Widok z tyłu modułu fal milimetrowych
