Szczegóły Produktu:
|
| High Light: | Moduł fal milimetrowych 15 W TDD,system fal milimetrowych 15 W TDD,system fal milimetrowych TDD |
||
|---|---|---|---|
Fale milimetrowe mają szerokie zastosowanie w komunikacji, radarze, teledetekcji, astronomii i innych dziedzinach.W tym samym czasie, gdy budowa 5G idzie pełną parą, wraz z zamrożeniem wersji R16, ludzie stopniowo koncentrują się na kluczowych technologiach w kolejnym etapie 5G.Wśród nich m.in. technologia fal milimetrowych, znana jako zabójca 5G.
W porównaniu z obciążeniem alokacji zasobów w paśmie Sub-6, mmWave może z łatwością alokować zasoby przepustowości powyżej 100 MHz, nawet do 400 MHz lub 800 MHz.W oparciu o tak duże zasoby pasma częstotliwości, prędkość transmisji bezprzewodowej mmWave 5G może z łatwością kilkukrotnie przekroczyć Sub-6G.

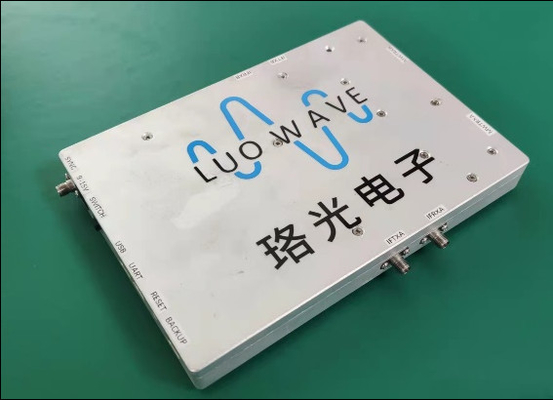

Jako profesjonalny dostawca usług w zakresie produkcji sprzętu radiowego i aplikacji, Luoguang Electronics wypuścił serię produktów SDR, aby zaspokoić różne potrzeby Sub-6G.MWM39 to nowo opracowany moduł optoelektroniki Luo, który zaspokaja potrzeby pola fal milimetrowych i może obejmować 37-40 GHz.Ten moduł może być używany z produktami USRP lub samodzielnie.
Wskaźniki i interfejsy
| projekt | indeks | uwaga |
| Częstotliwość robocza RF | 37-40 GHz | |
| Jeśli częstotliwość operacji jest średnia częstotliwość | 3,1-4,2 GHz | |
| Tryb dupleksu | TDD | |
| Liczba kanałów falownika | 2 | |
| Kanał transmisji | ||
| Jeśli maksymalna moc wejściowa częstotliwości średniej częstotliwości | 5 dBm | |
| Tłumienie wtrąceniowe o zmiennej częstotliwości transmisji | 8 dB | Typowe wartości |
| Zyskaj zakres dynamiczny | 35 dB | |
| Tłumienie fałszywych emisji | 50dB | |
| Odbierz kanał | ||
| Otrzymuje maksymalną moc | 3 dBm | |
| Otrzymuj straty wtrąceniowe o zmiennej częstotliwości | 10 dB | Typowe wartości |
| Zyskaj zakres dynamiczny | 20dB | |
| Otrzymuj tłumienie lustra | 35dB | |
| Szum fazowy |
-77dBc/Hz przy 1KHz -85dBc/Hz przy 10KHz -85dBc/Hz przy 100KHz -108dBc/Hz przy 1MHz |
39GHz |
| Interfejs RF | 2,92 mm-żółty | |
| Jeśli interfejs częstotliwości pośredniej | SMA-F | |
| Interfejs sterowania | UART | |
| Napięcie | 12V | 9~15V |
| pobór energii | <15W | |
| rozmiar | 185*130*20mm | Złącze nie jest wliczone |
MWM39 może być sterowany indywidualnie za pomocą komputera z wbudowanym wysokowydajnym źródłem częstotliwości.
Schemat blokowy modułu
Oprogramowanie
Moduł komunikuje się z komputerem nadrzędnym za pomocą portu szeregowego.Oprogramowanie używane przez komputer hosta zostało napisane w języku Python, który jest prosty w obsłudze i łatwy do sterowania modułem.Oprogramowanie komputera hosta obsługuje systemy Windows i Linux.
