Bezprzewodowe systemy transmisji wideo Luowave USRP N210

System transmisji wideo

1. Komputer zbiera sygnał wideo przez kamerę i kompresuje, koduje i moduluje sygnał wideo;

2. Dane generowane przez komputer są przesyłane do usrp-lw N210 przez gigabitowy port sieciowy w celu dalszego przetwarzania: pierwsza linia to konwersja w górę, a następnie sygnał cyfrowy jest konwertowany na sygnał analogowy poprzez konwersję DAC;

3. Płytka córka jest modulowana przez symulację, a następnie sygnał jest wysyłany przez antenę;

4. Antena na końcu odbierającym odbiera sygnał;

5. Płytka pomocnicza na końcu odbiorczym demoduluje sygnał elektryczny: jest wysyłany do ADC w N210 w celu konwersji analogowo-cyfrowej, a następnie wysyłany do FPGA w celu konwersji cyfrowej w dół, a następnie przetworzone dane są przesyłane do komputera przez port sieciowy do dalszego przetwarzania;

6. Komputer demoduluje, dekoduje, dekompresuje sygnał i przywraca odebrany sygnał do postaci wideo.

Zasada budowy systemu:

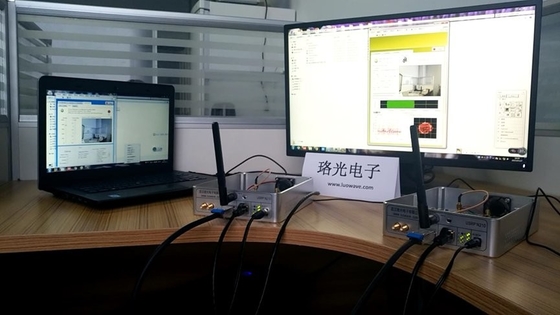

Systemy transmisji wideo zbudowane przez dwa USRP-LW N210:
