Bezprzewodowy system transmisji wideo USRP X310 4x4 MIMO-OFDM

System modulacji MIMO-OFDM

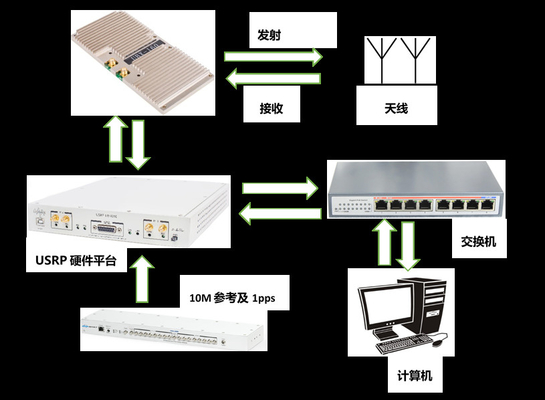

W oparciu o USRP-LW X310 i kartę-córkę RF UBX-LW 160M pomyślnie zbudowano system 4x4 MIMO-OFDM.Schemat blokowy połączeń systemu pokazano na poniższym rysunku:

Zasadę wdrożenia systemu przedstawia poniższy rysunek:

• Komputer główny wykonuje kodowanie przestrzenno-czasowe danych i modulację OFDM w celu wygenerowania danych modulacji pasma podstawowego;
• Komputer główny przekazuje dane przez przełącznik gigabitowy do dwóch przetworników USRP-LW X310 w celu dalszego przetwarzania: najpierw cyfrowa konwersja w górę, a następnie DAC Transformation, która przekształca sygnał cyfrowy na sygnał analogowy;
• Płyta-córka konwertuje sygnał pasma podstawowego na określoną częstotliwość przez konwersję w górę, a następnie antena wysyła sygnał;
• Antena na końcu odbiorczym odbiera sygnał w środowisku elektromagnetycznym,
• Płytka-córka po stronie odbiorczej konwertuje sygnał elektryczny w dół, konwertuje przetworzony sygnał na analogowo-cyfrowy z przetwornika ADC w USRP-LW X310, a następnie wysyła go do układu FPGA w celu konwersji na sygnał cyfrowy, a następnie przekazuje przetworzone dane przez przełącznik przekazany do komputera hosta w celu dalszego przetwarzania;
• Komputer hosta dekompresuje sygnał BYDM, dekoduje kodowanie przestrzenno-czasowe i odzyskuje dane pasma podstawowego
