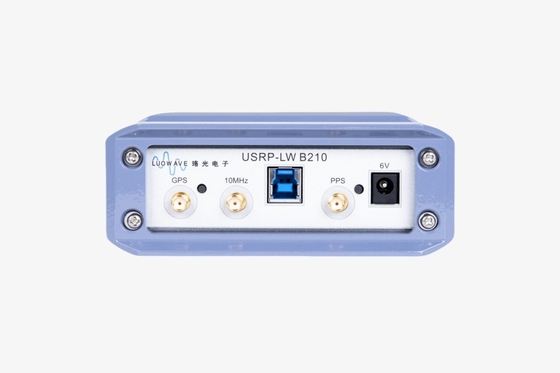

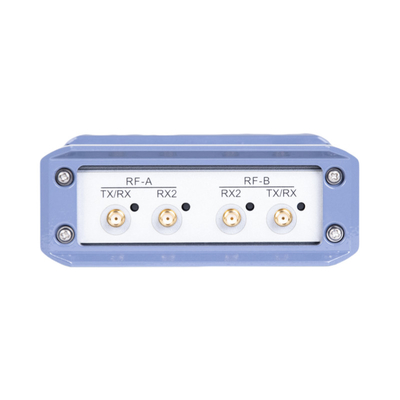

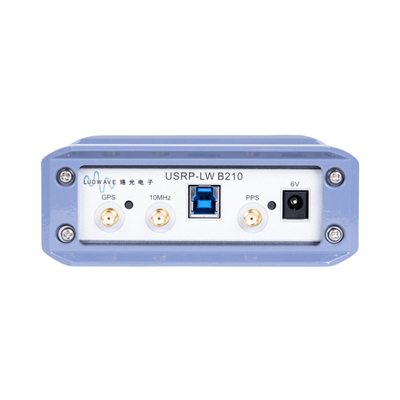

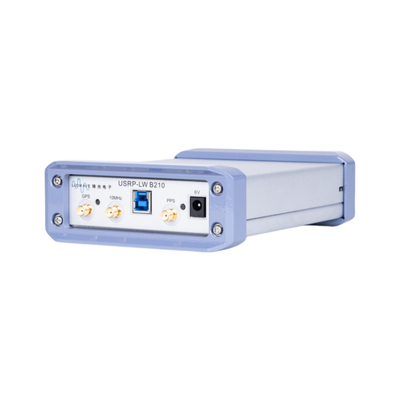

Oprogramowanie Radio,USRP-LW B210, Kompatybilny z ETTUS USRP B210

Przegląd produktu

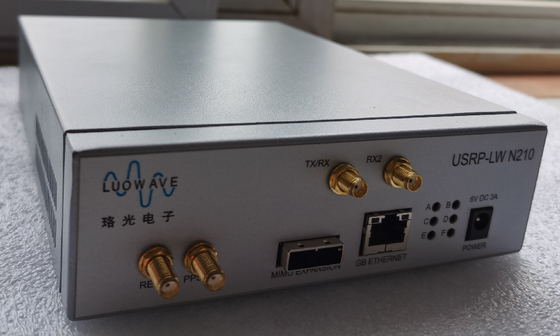

USRP-LW N210 zapewnia dużą przepustowość i możliwości przetwarzania o wysokim zakresie dynamicznym.USRP-LWN210 jest przeznaczony do wymagających aplikacji komunikacyjnych wymagających tego typu szybkiego rozwoju.400 MS/s podwójne łączność DAC i Gigabit Ethernet do strumieniowania danych do i z procesorów hostaModułowa konstrukcja umożliwia USRP N210 działanie od prądu stałego do 6 GHz, podczas gdy port rozszerzający umożliwia wielokrotneUSRP-LWUrządzenia z serii N210 są synchronizowane i wykorzystywane w konfiguracji MIMO.USRP-LWUżytkownicy mogą wdrożyć niestandardowe funkcje w tkance FPGA lub w wbudowanym 32-bitowym softcore RISC.FPGA oferuje również możliwość przetwarzania do 100 MS/s zarówno w kierunku przesyłania, jak i odbieraniaFirmware FPGA można ponownie ładować za pośrednictwem interfejsu Gigabit Ethernet.

W sprawieUSRP-LWN210 to ulepszona wersja USRP N200, która zawiera większy FPGA.zwiększenie maksymalnej zdolności przetwarzania do 100 MS/s w obu kierunkach przy jednoczesnym potencjalnym zwiększeniu opóźnienia przetwarzania.

Główne cechy:

1Maksymalna prędkość transmisji: 50 ms/s

2Połączenie Gigabit Ethernet

3. połączenie kablowe MIMO ̇ oparte na jednym łączeniu nadajnika na USRP-LW N210, więc konstrukcja MIMO musi być zbudowana przez dwa lub więcej USRP-LW N210

4. Przetwarzanie FPGA na pokładzie

5.FPGA: Xilinx Spartan XC3SD3400A

6. ADCs: 14 bitów- 100 MS/s

7DAC: 16 bitów - 400 MS/s

8Możliwość blokowania zewnętrznego zegara odniesienia 5 lub 10 MHz

9Opcjonalny wewnętrzny serwozegar GPS USRP-LW N210 GPSDO

Szczegółowe wyniki:

Modułowa konstrukcja umożliwia USRP-LW N210 działanie od prądu stałego do 6 GHz, podczas gdy port rozszerzający umożliwia synchronizację wielu urządzeń z serii USRP-LW N210 i wykorzystanie w konfiguracji MIMO.Opcjonalny moduł GPSDO może być również używany do dyscypliny zegara referencyjnego USRP-LW N210 do 0.01 ppm światowego standardu GPS. USRP-LW N210 może przesyłać strumieniowo do 50 ms/s do i z aplikacji hosta. Użytkownicy mogą wdrażać niestandardowe funkcje w tkance FPGA,lub w wbudowanym 32-bitowym softcore RISCUSRP-LW N210 zapewnia większy FPGA niż USRP-LW N200 dla aplikacji wymagających dodatkowych zasobów logiki, pamięci i DSP.FPGA oferuje również możliwość przetwarzania do 100 MS/s zarówno w kierunku przesyłania, jak i odbieraniaFirmware FPGA można ponownie ładować za pośrednictwem interfejsu Gigabit Ethernet.

Parametry techniczne:

W tym sprzęcie są:

1. USRP-LW N210

2. 2 kable SMA-Bulkhead

3. 1 Gigabit Ethernet Kabel
