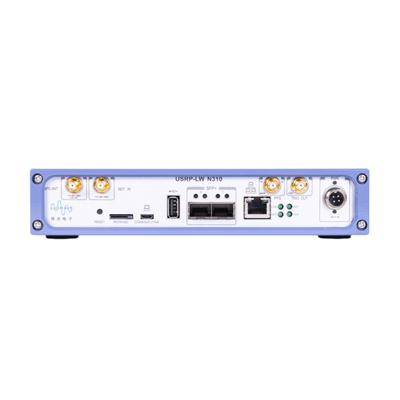

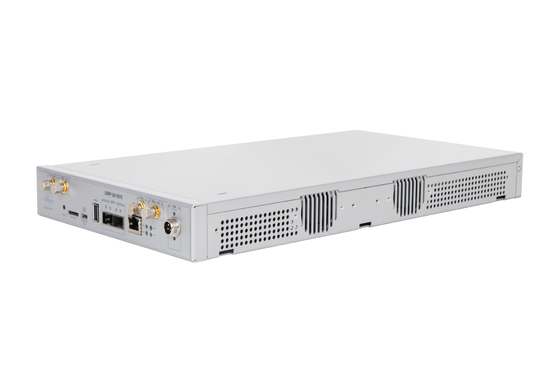

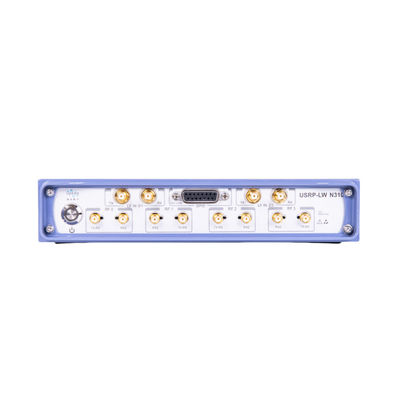

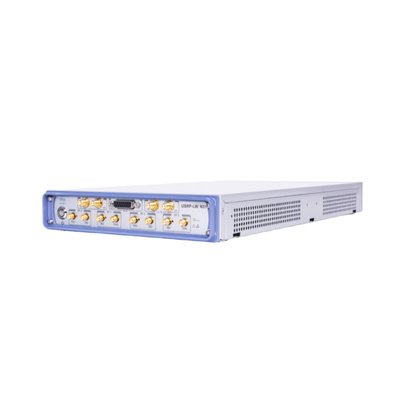

Universal Software Radio Peripheral, USRP-LW N310,kompatybilny z ETTUS USRP N310

Przegląd produktu

USRP-LW N310 to sieciowy SDR, który zapewnia wdrożenie dużych, niezawodnych i odpornych na usterki systemów rozproszonych bezprzewodowych.USRP-LW N310 upraszcza sterowanie i zarządzanie systemem SDR poprzez wprowadzenie zdalnego wykonywania zadań, takich jak aktualizacja oprogramowania, ponowne uruchomienie, resetowanie fabryczne, samokontrola, debugowanie hosta/ARM i monitorowanie działania systemu.USRP-LW N310 zapewnia 4 kanały z 4 kanałami odbiorczymi w wysokości 0.5U. Front end częstotliwości radiowej przyjmuje dwa nadajniki ad9371, to rodzaj najnowszej technologii częstotliwości radiowej urządzeń analogowych. Każdy kanał zapewnia natychmiastową przepustowość do 100 MHz,i obejmuje rozszerzony zakres częstotliwości od 10 MHz do 6 GHz.

Główne cechy

• Niezawodne i odporne na usterki wdrożenie.
• Możliwości zdalnego zarządzania.
• Wspieranie niezależnej (wbudowanej) lub host-based (sieciowej) operacji.
• Zakres częstotliwości 10 MHz-6 GHz.
• Do 100M natychmiastowej przepustowości na kanał.
• Wspiera 4 wysyłanie i 4 odbieranie w tym samym czasie.
• Bank filtrów nadajników. · 16 bitów ADC, 14 bitów DAC.
• Konfiguracyjna szybkość pobierania próbek: 122.88, 125 i 153,6 MS/s.
• Wbudowany Xilinx Zynq-7100 FPGA.
• Podwójny rdzeń ARM Cortex-A9 CPU 800 MHz.
• Podwójne porty SPF+ (1 Gigabit Ethernet, 10 Gigabit Ethernet, Aurora).
• Wspieranie zewnętrznego odniesienia zegara i odniesienia czasu PPS.
• Wsparcie zewnętrznego wejścia do portów RX, TX LO.
• Wbudowany GPSDO. · 1 port hosta USB typu A. · 1 port micro-USB (konsola seryjna, JTAG).
• Wbudowany, dostosowany Linux.
• UHD3.11Wsparcie dla wersji.0 lub nowszej.
• RFNoC ramy rozwoju FPGA.
• Xilinx Vivado 2017.4 Design Suite (licencja nie jest wliczona).
• Wspieraj GNU Radio.

Procesor oparty na bazie:

Procesor USRP-LW N310 wykorzystuje procesor zynq-7100 SOC firmy Xilinx, który zapewnia wiele programowalnych FPGA dla wymagań w czasie rzeczywistym i przetwarzania o niskiej opóźnieniu,i dwujątowego procesora ARM działającego samodzielnie. Użytkownicy mogą wdrażać aplikacje na wstępnie zainstalowanym systemie operacyjnym Linux lub używać interfejsów o dużej prędkości, takich jak Gigabit Ethernet host, 10 Gigabit Ethernet.USRP-LW N310 ma elastyczną architekturę projektowania zegara odniesienia, która obsługuje zewnętrzne PPS, odniesienie czasu zegara, zewnętrzne wejście LO i gpsdo, co jest pomocne w realizacji systemów MIMO o dużej liczbie kanałów.
