USRP-LW N321 ∙ Luowave Universal Software Radio Peripheral USRP N321 Wysokiej Wydajności

Name: USRP-LW N321 ∙ Luowave Universal Software Radio Peripheral USRP N321 Wysokiej Wydajności
Brand: Wuhan Tabebuia Technology Co., Ltd.
SKU: N321
Price: 488.00 USD
Availability: InStock

Nazwa marki:	Luowave
Numer modelu:	N321
MOQ:	1 kawałek
Cena £:	USD
Czas dostawy:	Towary na miejscu lub 30 dni
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

CHINY

Gain range:

-16 ~ 34

Frequency Range：:

3MHz-6GHz

Bandwidth::

200MHz per channel

Maximum input power:

-15 dBm

FPGA::

Xilinx Zynq-7100 SoC

Sample rate:

200，245.76，250 MS/s

Szczegóły pakowania:

Pudełko papierowe \ karton papierowy

Możliwość Supply:

1 kawałek

Podkreślić:

Uniwersalne urządzenie peryferyjne do oprogramowania DC 6 V

urządzenie peryferyjne do oprogramowania radiowego DC 6 V

DC 6 V usrp n321

Opis produktu

Uniwersalne oprogramowanie radiowe USRP-LW N321

Przegląd produktu

USRP-LW N321 to wysokowydajny SDR, który zapewnia 2 kanały RX i 2 TX w rozmiarze półszerokości RU.Każdy kanał może zapewniać natychmiastową szerokość pasma do 200 MHz i obejmuje rozszerzony zakres częstotliwości od 3 MHz do 6 GHzProcesor basebandu wykorzystuje Xilinx Zynq-7100 SoC do dostarczania dużego programowalnego przez użytkownika FPGA.i może przesyłać wysokiej przepustowości IQ do hosta PC lub koprocesora FPGAElastyczna architektura synchronizacji obsługuje odniesienie zegarowe 10 MHz, odniesienie czasu PPS, zewnętrzne wejścia TX i RX LO oraz GPSDO, które mogą realizować fazową spójną platformę testową MIMO.

Główne cechy

Niezawodne i odporne na awarie wdrożenie
Możliwości zdalnego zarządzania
Działanie samodzielne (wbudowane) lub na bazie hosta (strumień sieciowy)
Całkowicie zintegrowane i zmontowane (USRP N321 nie obsługuje wymiennych kart córkowych)
Rozszerzony zakres częstotliwości od 3 MHz do 6 GHz
Do 200 MHz natychmiastowej szerokości pasma na kanał
2RX,2TX
RX,TX Bank filtrów
14-bitowy ADC, 16-bitowy DAC
Prędkość zegara:200,245.76250 MS / s
Xilinx Zynq-7100
CPU ARM Cortex-A9 800 MHz z dwustronnym rdzeniem

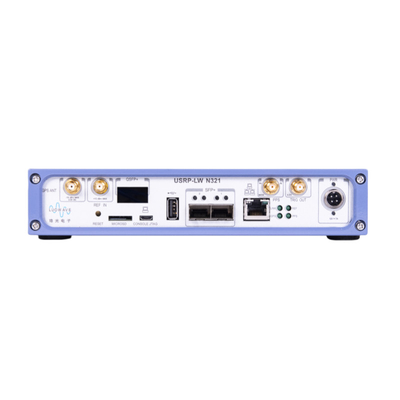

1 port QSFP+
2 porty SFP+ (1 Gigabit Ethernet, 10 Gigabit Ethernet, Aurora)
RJ45 ((1 GbE)
Odniesienie do zegara
Wskaźnik czasu PPS

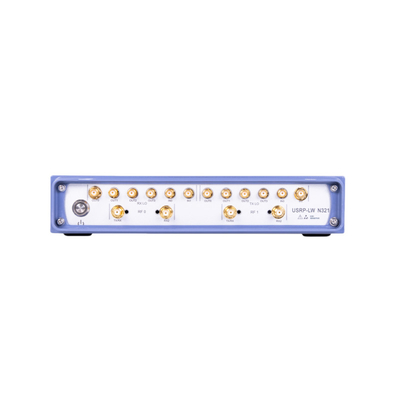

Zewnętrzne porty wejścia i wyjścia RX LO, TX LO
Wbudowany GPSDO
1 port hosta typu A USB
1 port micro-USB (konsola seryjna, JTAG)
Zegarek dla psów strażników
OpenEmbedded Linux
sterownik sprzętowy USRP (UHD3.15.0.0 lub wyższa) i open source software API
RFNoCTM Ramowy rozwój FPGA

Indeks techniczny:

Kategoria parametrów	wartość liczbowa	jednostka	Kategoria parametrów	wartość liczbowa	jednostka
odbiór			wystrzał
Liczba kanałów	2	-	Liczba kanałów	2	-
Zakres zysków	-16 ~ 34	dB	Zakres zysków	-30 ~ 25	dB
Zwiększenie zysków	1	dB	Zwiększenie zysków	1	dB
Maksymalna moc wejściowa	-15	dBm	Maksymalna moc wejściowa	-15	dBm
Bank filtrów	450 ~ 760	MHz	Bank filtrów	450 ~ 650	MHz
	760 ~ 1100			650 ~ 1000
	1100 ~ 1410			1000 ~ 1350
	1410 ~ 2050			1350 ~ 1900
	2050 ~ 3000			1900 ~ 3000
	3000 ~ 4500			3000 ~ 4100
	4500 ~ 6000			4100 ~ 6000
Można wprowadzić zewnętrzny lokalny zakres częstotliwości oscylatora	0.45 ~ 6	GHz	Można wprowadzić zewnętrzny lokalny zakres częstotliwości oscylatora	0.45 ~ 6	GHz
Czas dostrojenia	245	my	Czas dostrojenia	245	my
Czas przełączania TX/RX	750	my	Czas przełączania TX/RX	750	my
Konwersja i działanie zegara			moc
Odsetek próbek	200,245.76,250	MS/s	Wpływ napięcia prądu stałego	12,7	V,A
Rozstrzygnięcie ADC	14	bity	zużycie energii	60 ~ 80	W
Rozstrzygnięcie DAC	16	bity	Właściwości fizyczne
			wielkość	380×220×45	mm
Stabilność częstotliwości GPSDO nie jest zablokowana	0.1	ppm	masę	3.4	kg
GPSDO PPS w stosunku do dokładności UTC	< 8	n	Wymagania dotyczące środowiska pracy
Stabilność opóźnienia GPSDO	<+/-50	my	Stały zakres działania	0 ~ 50	°C

	3	godziny

	25	°C	Zakres temperatury przechowywania	-40 ~ 70	°C
