Szczegóły Produktu:
|
| Liczba kanałów:: | 2RX, 2TX | Zakres częstotliwości:: | 0-6GHz |
|---|---|---|---|
| Pasmo:: | do 160 MHz na kanał | Funkcja:: | wiele opcji szybkiego interfejsu (PCIe, dual 10 GigE, dual 1 GigE) |
| FPGA: | XC7K410T FPGA | ADC:: | 14 bitów |
| High Light: | Uniwersalne oprogramowanie peryferyjne radiowe 2RX,programowe radio peryferyjne 2TX,programowe radio peryferyjne x310 |
||

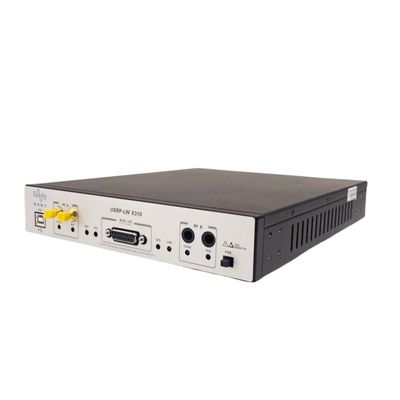

Uniwersalne oprogramowanie peryferyjne radiowe USRP-LW X310
Przegląd produktów
USRP-LW X310 to wydajna, skalowalna platforma radiowa definiowana programowo (SDR) do projektowania i wdrażania systemów komunikacji bezprzewodowej nowej generacji.Architektura sprzętowa łączy dwa gniazda płyt-córek o rozszerzonej przepustowości, obejmujące DC – 6 GHz z pasmem podstawowym do 160 MHz, wiele opcji szybkiego interfejsu (PCIe, dual 10 GigE, dual 1 GigE) oraz duży programowalny przez użytkownika Kintex- 7 FPGA w wygodnej obudowie 1U do montażu na biurku lub w szafie serwerowej o połowie szerokości.Oprócz zapewnienia najlepszej w swojej klasie wydajności sprzętowej, architektura oprogramowania open source X310 zapewnia obsługę wieloplatformowych sterowników UHD, dzięki czemu jest kompatybilna z dużą liczbą obsługiwanych platform programistycznych, architektur referencyjnych i projektów open source.
Główne cechy
1. W sercu USRP-LW X310 układ FPGA XC7K410T zapewnia szybką łączność między wszystkimi głównymi komponentami urządzenia, w tym interfejsami radiowymi, interfejsami hosta i pamięcią DDR3.
2. Domyślny rdzeń FPGA dostarczany z UHD zapewnia wszystkie bloki funkcjonalne do cyfrowej konwersji w dół i w górę, dostrajania częstotliwości i innych funkcji DSP, dzięki czemu może być wymienny z innymi urządzeniami USRP wykorzystującymi architekturę UHD.
3. Duży układ FPGA Kintex-7 zapewnia programistom dodatkową przestrzeń do włączenia niestandardowych bloków DSP i jest kompatybilny z dużą liczbą wspieranych przez USRP frameworków programistycznych, architektur referencyjnych i projektów open source.
Schemat
Szczegółowa wydajność:
Parametry techniczne:
| Kategoria parametru | wartość numeryczna | jednostka | Kategoria parametru | wartość numeryczna | jednostka |
| Wejście wyjście | Parametry wydajności RF po sparowaniuzSBX-LW 120 | ||||
| Wejście napięcia stałego | 12 | V | Odrzucanie sygnału/obrazu jednopasmowego | -35/50 | dBc |
| Pobór energii | 45 | W | Szum fazowy | ||
| Konwertuj parametry modułu | 3,5 GHz | 1,0 | degRMS | ||
| Częstotliwość próbkowania ADC (maks. | 200 | MS/s | 1 MHz | 1,5 | degRMS |
| Rozdzielczość ADC | 14 | bity | Moc wyjściowa | ＞10 | dBm |
| Częstotliwość próbkowania DAC | 800 | MS/s | Wpisz punkt przecięcia trzeciego rzędu | 0 | dB |
| Rozdzielczość DAC | 16 | bity | Liczba szumów | 8 | dB |
| Z maksymalną stawką hosta (16b). | 200 | MS/s | Właściwości fizyczne | ||
| Lokalna dokładność wibracji | 2,5 | ppm | Temperatura robocza | 0-55 | C |
| Dokładność GPSDO nie jest zablokowana | 20 | ppb | rozmiar | 290×225×50 | mm |
| Waga (2 arkusze SBX-LW 120). | 1,8 | kg | |||
Podsumowanie produktu:

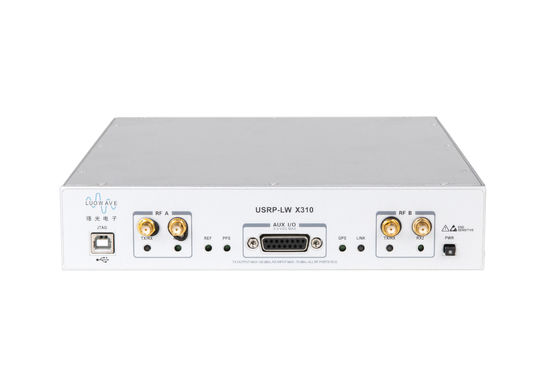

USRP-LW X310 oferuje szeroki wybór szybkich interfejsów do wyboru.Na panelu pudełka port Gigabit Ethernet to najłatwiejszy sposób podłączenia.W przypadku aplikacji o rozszerzonej przepustowości i niskich opóźnieniach, takich jak badania PHY/MAC, LW X310 zapewnia wydajny interfejs magistrali PCIe x4 do tej deterministycznej operacji.Gdy aplikacja korzysta z rekordów sieciowych lub przetwarzania wielowęzłowego, najlepszym wyborem są porty 10G.USRP-LW X310 zawiera wiele dodatkowych funkcji, które pomogą w niektórych innych aplikacjach bezprzewodowych.Na przykład w projekcie FPGA 1 GB pamięci DDR3 na płycie głównej może służyć do buforowania i przechowywania danych.Opcjonalny wewnętrzny GPSDO zapewnia bardzo dokładną częstotliwość odniesienia po zsynchronizowaniu z systemem GPS z opóźnieniem synchronizacji mniejszym niż 50ns.Umożliwia użytkownikowi sterowanie komponentami zewnętrznymi, takimi jak wzmacniacze i przełączniki, przez interfejs GPIO, obsługuje wejścia, takie jak wyzwalacze zdarzeń, i obserwuje sygnały debugowania.USRP-LW X310 zawiera również wewnętrzny adapter JTAG, który umożliwia programistom łatwe ładowanie i debugowanie nowych obrazów FPGA.
Środowisko programistyczne systemu:
Porównanie wydajności między FPGA serii Networked i serii X:

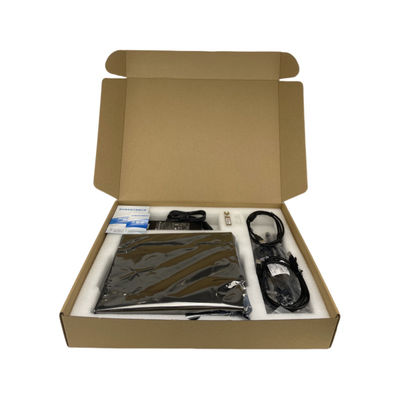

Zawarte w tym sprzęcie:
1. USRP-LW X310
2. Gigabitowy port sieciowy
3. Adapter SFP + Gigabit
4. Zasilanie
5. Kabel USB2.0JTAG
6. Cztery kable grodziowe SMA
Test USRP-LW X310
Raport z testu X310 i 3 płyt-córek (WBX, SBX, UBX) można wyświetlić w szczegółach płyt-córek
