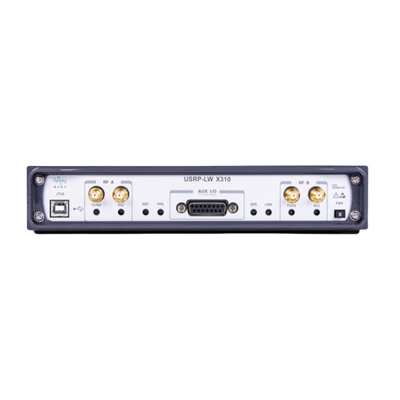

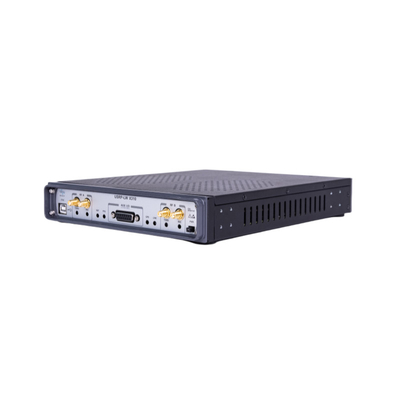

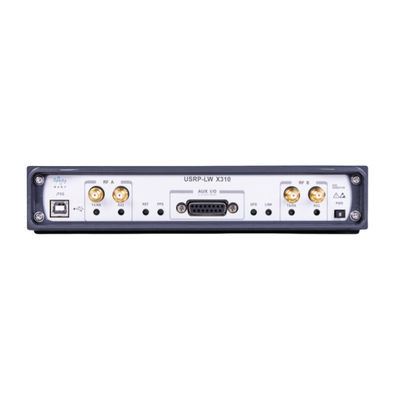

Ettus USRP X310 Kompatybilny. Luowave Wysokiej Wydajności SDR USRP X Series USRP-LW X310, 2T2R, RF DC-6GHz, 160 MHz BW

Name: Ettus USRP X310 Kompatybilny. Luowave Wysokiej Wydajności SDR USRP X Series USRP-LW X310, 2T2R, RF DC-6GHz, 160 MHz BW
Brand: Wuhan Tabebuia Technology Co., Ltd.
SKU: USRP-LW x310
Price: 255.00 USD
Availability: InStock

Nazwa marki:	Luowave
Numer modelu:	USRP-LW x310
MOQ:	1 sztukę
Cena £:	$10,500.00
Czas dostawy:	Towary punktowe lub 30 dni
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Zakres częstotliwości:

RF DC-6GHZ

Pasmo:

160 MHz BW

Kanał:

2T2R

FPGA:

XILINX KINTEX-7 XC7K410T

Szczegóły pakowania:

Pudełko papierowe\karton papierowy

Możliwość Supply:

1 sztukę

Podkreślić:

Luowave USRP X310

Wysokiej wydajności USRP X310

Ettus USRP X310

Opis produktu

USRP-LW X310 to zaawansowany system radiowy definiowany oprogramowaniem (SDR) zaprojektowany do najnowocześniejszych badań komunikacji bezprzewodowej.umożliwiające szybkie przetwarzanie sygnału i bezproblemową integrację z komponentami RF, moduły pamięci i interfejsy hosta.

Kluczowe funkcjonalności obejmują cyfrową konwersję w dół (DDC), cyfrową konwersję w górę (DUC) i precyzyjną regulację częstotliwości, wszystkie obsługiwane przez ramy oprogramowania UHD.Inżynierowie mogą wykorzystać potężne zasoby przetwarzania FPGA wraz z zestawem narzędzi RFNoC (RF Network-on-Chip) do opracowania specjalistycznych rozwiązań DSP dla różnych aplikacji bezprzewodowych.

Platforma ta jest zoptymalizowana pod kątem elastyczności, umożliwiając badaczom efektywne wdrożenie dostosowanych algorytmów przetwarzania sygnałów.

Cechy

Dwa gniazda do płytek radiowych o szerokiej przepustowości
Wybór płytki córki obejmuje prąd stały do 6 GHz i 160 MHz BW każda
Xilinx Kintex-7 XC7K410T FPGA do przetwarzania sygnałów cyfrowych
14 bit 200 MS/s ADC, 16 bit 800 MS/s DAC
PCIe, podwójne 10G, podwójne 1G interfejsy dużych prędkości
Połowa szerokości 1U dla urządzeń stacjonarnych lub montażu na regałach

Wspierane narzędzia rozwoju

GNU Radio
Matlab
LabView
UHD

Specyfikacje

Wprowadzenie napięcia prądu stałego	12V	Odbiór z jednej strony pasma lustrzanego/odbiór LO (Wspólnie z UBX-LW 160)	-35/50dBc
Zużycie energii	45 W	1GHz@10KHz Hałas fazowy	-108 dBc/Hz
Wskaźnik pobierania próbek (max.)	200 MSps	3.6GHz@10KHz Hałas fazowy	-102 dBc/Hz
Rozstrzygnięcie ADC	14 bitów	Moc wyjściowa 1 GHz	20 dBm
Wskaźnik pobierania próbek DAC	800 MSps	2Moc wyjściowa 0,4 GHz	20 dBm
Rozstrzygnięcie DAC	16 bitów	5Moc wyjściowa 0,8 GHz	7 dBm
Maksymalne przeniesienie	200 MSps	IIP3	0 dB
Stawka z gospodarzem (16b)	200 MSps	IIP3	0 dB
Dokładność lokalnego oscylatora	20, 5 ppm	Wskaźnik hałasu	8dB
Odblokowana dokładność GPSDO	20 ppm	Waga	2.5kg
Wielkość	2922,54,5 cm

Dokumentacja

Najważniejsze informacje

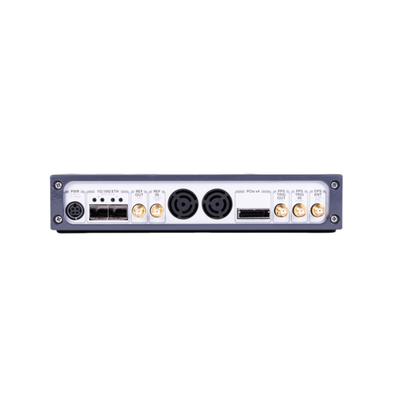

Projekt interfejsu wielokrotnego wysokiej prędkości

USRP-LW X310 oferuje różnorodne interfejsy wysokiej prędkości do wyboru.lub przetwarzania wielowzprzestrzennego, itp., zapewnia różnorodne opcje interfejsu.

Ettus USRP X310 Kompatybilny. Luowave Wysokiej Wydajności SDR USRP X Series USRP-LW X310, 2T2R, RF DC-6GHz, 160 MHz BW 0

Użytkownik może programować wysokiej wydajności FPGA (XC7K410T)

Kintex 7-410T FPGA oferuje znaczne zalety parametryczne, zapewniając znaczną wartość dla jego wydajności.zapewnienie solidnych możliwości przetwarzania sygnałów w celu efektywnego obsługi złożonych algorytmów komunikacji (takich jak OFDM i MIMO)Po drugie, jego 16 szybkich nadajników 12,5 Gb/s obsługuje wielokanałową transmisję danych o dużej przepustowości.spełnienie wymagań dotyczących przetwarzania sygnałów w czasie rzeczywistym.

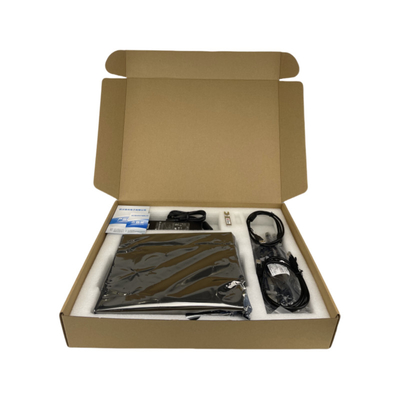

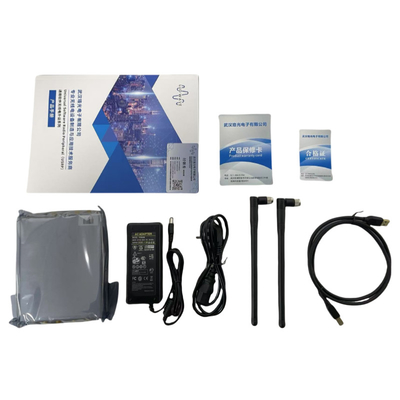

Lista opakowań

Ettus USRP X310 Kompatybilny. Luowave Wysokiej Wydajności SDR USRP X Series USRP-LW X310, 2T2R, RF DC-6GHz, 160 MHz BW 2

Porównanie USRP SDR

P/N	USRP-LW X310	USRP-LW N321	USRP-LW N310	USRP-LW N210	USRP-LW E310	USRP-LW B210	USRP-LW B205 (moduł)	USRP-LW B205 (Płyty)
Zdjęcie
Zakres częstotliwości	DC-6GHz	3 MHz-6 GHz	10 MHz-6 GHz	DC-6GHz	70 MHz-6 GHz
RF Daughterboard	Wspieranie dwóch płyt córki	Wbudowane dwie deski córki (nie wymienne)	Wbudowane dwie deski córki (nie wymienne)	Wspierać jeden Daughterboards	Bez wsparcia
Maks. szerokość pasma	160 MHz każda	200 MHz każda	100 MHz każda	8-bitowa szerokość:80 MHz Szerokość 16-bitowa:25MHz	56MHz każda
Kanały nr.	2T2R	2T2R	4T4R	1T1R	2T2R	2T2R	1T1R	1T1R
ADC/DAC	ADC: ADS62P48 14-bitowa, konfigurowalna szybkość pobierania próbek: 184.32, 200 MS/s DAC: AD9146 16-bitowa, maksymalna prędkość pobierania próbek 800 MS/s	ADC:AD9695B 14-bitowe, konfigurowalne szybkości pobierania próbek: 200, 245,76 i 250 ms/s DAC:DAC37J82 16-bitowa, konfigurowalna szybkość pobierania próbek: 200, 245,76 i 250 ms/s	AD9371 ADC: 16-bitowe, konfigurowalne szybkości pobierania próbek: 122.88, 125 i 153,6 MS/s DAC: 14-bitowe, konfigurowalne szybkości pobierania próbek: 122.88, 125 i 153,6 MS/s	ADC:ADS62P42 14-bitowe 100MS/s DAC:AD9777 16-bitowe 400MS/s	AD9361 ADCs:12-bitowe 61.44MS/s DACs:12-bitowe 61.44MS/s		AD9364 ADCs:12位61.44MS/s DAC: 12 miejsc 61,44 ms/s
Model FPGA	Xilinx Kintex-7 XC7K410T	Xilinx Zynq-7100 SoC FPGA	Xilinx Zynq-7100 SoC FPGA	Xilinx Spartan XC3SD3400A	Xilinx Zynq 7020 SoC FPGA	Xilinx Spartan 6 XC6SLX150	Xilinx XC7AT200	Xilinx Artix 7
Interfejs danych	GigE Port,10GbE port, PCIE x4	GigE Port,10GbE port, QSFP ((2*10G) ,A-USB, mikro-USA	GigE Port,10GbE port, A-USB, micro USB	Port Gigabit Ethernet	Port Ethernet, USB2.0	USB3.0
Rozmiar (mm)	29022545	38022045	42522045	22516562	1336826	17912748	1076520	104*57
Cena jednostkowa	9999	23999	17999	3699	5999	2199	2199	599

Kompatybilna tablica radiowa

P/N	Opis	Zdjęcie
LFRX/LFTX-LW	Zakres częstotliwości 0-30 MHz, 30 MHz BW
WBX-LW 40/120	Zakres częstotliwości 50 MHz-2,2 GHz, 40 MHz/120 MHz BW
SBX-LW 40/120	400 MHz - zakres częstotliwości 4,4 GHz, 40 MHz/120 MHz BW
UBX-LW 40/60	Zakres częstotliwości 10 MHz - 6 GHz, 40 MHz/160 MHz BW
TwinRX-LW	Zakres częstotliwości 10 MHz-6 GHz, 80 MHz BW
