Luowave X310 USRP X Series Skalowalna programowa łączność radiowa o dużej szybkości

Radiostacja programowa USRP-LW X310

Przegląd produktów

USRP-LW X310 to wydajna, skalowalna platforma radiowa definiowana programowo (SDR) do projektowania i wdrażania systemów komunikacji bezprzewodowej nowej generacji.Architektura sprzętowa łączy dwa gniazda płyt-córek o rozszerzonej przepustowości, obejmujące DC – 6 GHz z pasmem podstawowym do 120 MHz, wiele opcji szybkiego interfejsu (PCIe, dual 10 GigE, dual 1 GigE) oraz duży programowalny przez użytkownika Kintex- 7 FPGA w wygodnej obudowie 1U do montażu na biurku lub w szafie serwerowej o połowie szerokości.Oprócz zapewnienia najlepszej w swojej klasie wydajności sprzętowej, architektura oprogramowania open source X310 zapewnia obsługę wieloplatformowych sterowników UHD, dzięki czemu jest kompatybilna z dużą liczbą obsługiwanych platform programistycznych, architektur referencyjnych i projektów open source.

Wydajne, programowalne przez użytkownika układy FPGA

Sercem USRP X310 jest układ FPGA XC7K410T, który zapewnia szybką łączność między wszystkimi głównymi komponentami urządzenia, w tym interfejsami radiowymi, interfejsami hosta i pamięcią DDR3.Domyślny rdzeń FPGA dostarczany z UHD zapewnia wszystkie bloki funkcjonalne do cyfrowej konwersji w dół i w górę, dostrajania częstotliwości i innych funkcji DSP, dzięki czemu może być wymienny z innymi urządzeniami USRP wykorzystującymi architekturę UHD.Duży układ FPGA Kintex-7 zapewnia programistom dodatkową przestrzeń do włączenia niestandardowych bloków DSP i jest kompatybilny z dużą liczbą wspieranych przez USRP frameworków programistycznych, architektur referencyjnych i projektów open source.

Główne cechy

1. W sercu USRP-LW X310 układ FPGA XC7K410T zapewnia szybką łączność między wszystkimi głównymi komponentami urządzenia, w tym interfejsami radiowymi, interfejsami hosta i pamięcią DDR3.

2. Domyślny rdzeń FPGA dostarczany z UHD zapewnia wszystkie bloki funkcjonalne do cyfrowej konwersji w dół i w górę, dostrajania częstotliwości i innych funkcji DSP, dzięki czemu może być wymienny z innymi urządzeniami USRP wykorzystującymi architekturę UHD.

3. Duży układ FPGA Kintex-7 zapewnia programistom dodatkową przestrzeń do włączenia niestandardowych bloków DSP i jest kompatybilny z dużą liczbą wspieranych przez USRP frameworków programistycznych, architektur referencyjnych i projektów open source.

Podsumowanie produktu:

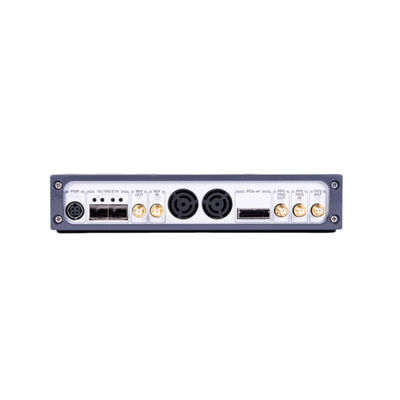

USRP-LW X310 oferuje szeroki wybór szybkich interfejsów do wyboru.Na panelu pudełka port Gigabit Ethernet to najłatwiejszy sposób podłączenia.W przypadku aplikacji o rozszerzonej przepustowości i niskich opóźnieniach, takich jak badania PHY/MAC, LW X310 zapewnia wydajny interfejs magistrali PCIe x4 do tej deterministycznej operacji.Gdy aplikacja korzysta z rekordów sieciowych lub przetwarzania wielowęzłowego, najlepszym wyborem są porty 10G.USRP-LW X310 zawiera wiele dodatkowych funkcji, które pomogą w niektórych innych aplikacjach bezprzewodowych.Na przykład w projekcie FPGA 1 GB pamięci DDR3 na płycie głównej może służyć do buforowania i przechowywania danych.Opcjonalny wewnętrzny GPSDO zapewnia bardzo dokładną częstotliwość odniesienia po zsynchronizowaniu z systemem GPS z opóźnieniem synchronizacji mniejszym niż 50ns.Umożliwia użytkownikowi sterowanie komponentami zewnętrznymi, takimi jak wzmacniacze i przełączniki, przez interfejs GPIO, obsługuje wejścia, takie jak wyzwalacze zdarzeń, i obserwuje sygnały debugowania.USRP-LW X310 zawiera również wewnętrzny adapter JTAG, który umożliwia programistom łatwe ładowanie i debugowanie nowych obrazów FPGA.

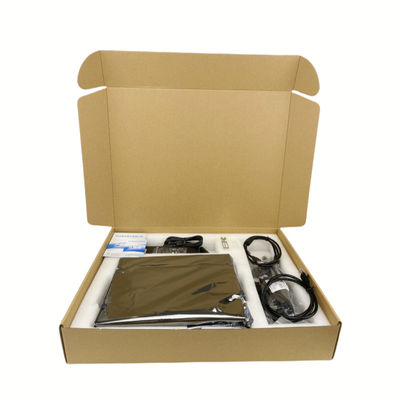

Zawarte w tym sprzęcie:

1. USRP-LW X310

2. Gigabitowy port sieciowy

3. Adapter SFP + Gigabit

4. Zasilanie

5. Kabel USB2.0JTAG

6. Cztery kable grodziowe SMA

Test USRP-LW X310

Raport z testu X310 i 3 płyt-córek (WBX, SBX, UBX) można wyświetlić w szczegółach płyt-córek
