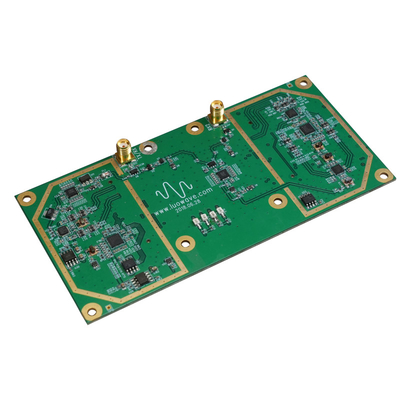

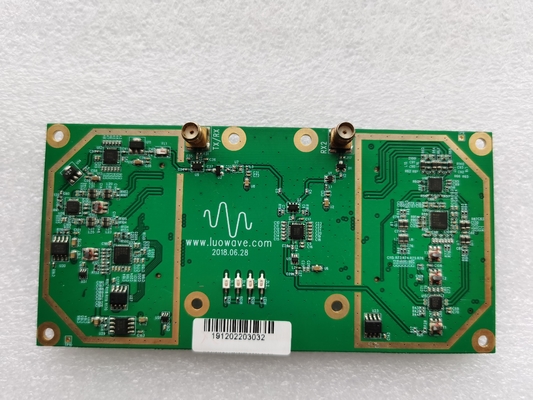

SBX-LW 40 U.S.R.P. RF Daughter Card WiMax Wi-Fi i 2.4GHz ISM Transceivers

Name: SBX-LW 40 U.S.R.P. RF Daughter Card WiMax Wi-Fi i 2.4GHz ISM Transceivers
Brand: Wuhan Tabebuia Technology Co., Ltd.
SKU: SBX-LW (40 MHZ, 120 MHZ)
Price: 240.00 USD
Availability: InStock

Nazwa marki:	Luowave
Numer modelu:	SBX-LW (40 MHZ, 120 MHZ)
MOQ:	1 kawałek
Cena £:	USD
Czas dostawy:	Towary na miejscu lub 30 dni
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

CHINY

Szczegóły pakowania:

Pudełko papierowe \ karton papierowy

Możliwość Supply:

1 kawałek

Podkreślić:

Karta dodatkowa RF WiMax USRP

karta dodatkowa RF WiMax

karta dodatkowa WiFi RF WiMax

Opis produktu

USRP Daughterboards SBX-LW 40 MHz

SBX jest szerokopasmowym nadajnikiem, który zapewnia do 100 mW mocy wyjściowej i typowy poziom hałasu 5 dB. Lokalne oscylatory dla łańcuchów odbierania i przesyłania działają niezależnie od siebie.,SBX jest zdolny do MIMO i zapewnia szerokość pasma 40 MHz. SBX jest idealny do zastosowań wymagających dostępu do różnych pasm w zakresie 400 MHz-4400 MHz.Przykładowe obszary zastosowań obejmują WiFi, WiMax, nadajniki S-band i nadajniki ISM w zakresie 2,4 GHz.

Główne cechy:

1. Zakres częstotliwości: 400-4400 MHz Rx/Tx 2. Maksymalna szerokość pasma sygnału obejmuje: 40 MHz, 120 MHz 3. Dostarcza 100 mW mocy wyjściowej i 5 dB hałasu.Lokalny oscylator może być używany do odbierania i przesyłania kanałów4. obsługa MIMO, idealna dla zastosowań, które muszą działać w wielu pasmach częstotliwości w zakresie częstotliwości od 400 do 4400 MHzTypowe zastosowania obejmują WIFI, WIMAX, nadajniki w paśmie S i nadajniki w paśmie ISM 2,4 GHz

Opis funkcji:

SBX-LW-40 jest nadajnikiem o dużej przepustowości, który zapewnia moc wyjściową do 100 mW przy wartości hałasu 5 dB. Łańcuchy odbioru i przesyłania lokalnego oscylatora działają niezależnie,umożliwiające obsługę dwustronną. SBX-LW zapewnia funkcjonalność MIMO. Dla tych, którzy chcą uzyskać dostęp do szerokiego zakresu aplikacji od 400 MHz do 4400 MHz, SBX-LW jest idealnym urządzeniem SDR.S-band transceivery i 2Odbiorniki w zakresie ISM w częstotliwości 0,4 GHz.

Produkt zgodny:

Badanie SBX-LW 40M

Opis środowiska badawczego: do badań wykorzystuje się sprzęt firmy badawczo-rozwojowej, model to ZVL. Sprzęt testowy to USRP-LW X310 i SBX-LW 40M.Obie urządzenia są połączone przez kabel radiowy bezpośrednioDiagram środowiska badania:

Diagram połączenia testowego nadajnika w pętli otwartej:

Diagram połączenia z zamkniętą pętlą do spontanicznego badania odbioru:

Dane z badań w pętli otwartej i zamkniętej oparte na GNURADIO COMPANION: Diagram bloku badawczego GNURADIO COMPANION:

1Test tłumienia nośnika i odrzucenia obrazu: częstotliwość centralna 2,4 GHz, częstotliwość sygnału basebandu 10 kHz, GAIN 9dB

Centralna częstotliwość 2,4 GHz, maksymalna grafika wyjściowa:

Częstotliwość centralna 2 GHz, spektrum testowe nadajnika w pętli zamkniętej i grafika domeny czasowej

2Test tłumienia nośnika i odrzucenia obrazu: częstotliwość centralna 3 GHz, częstotliwość sygnału basebandu 10 kHz, GAIN 9 dB

Centralna częstotliwość 3GHz, maksymalna grafika wyjścia:

Centralna częstotliwość 3 GHz, spektrum testowe nadajnika w pętli zamkniętej i grafika domeny czasowej

3Test tłumienia nośnika i odrzucenia obrazu: częstotliwość centralna 4 GHz, częstotliwość sygnału pasma bazowego 10 kHz, GAIN 9 dB

2Test tłumienia nośnika i odrzucenia obrazu: częstotliwość centralna 3 GHz, częstotliwość sygnału basebandu 10 kHz, GAIN 9 dB

Centralna częstotliwość 4,4 GHz, maksymalna grafika wyjściowa:

Pomiar hałasu fazowego: centralna częstotliwość 1 GHz:

Jeśli masz jakiekolwiek pytania, nie wahaj się nam wysłać wiadomość.

3Test tłumienia nośnika i odrzucenia obrazu: częstotliwość centralna 4 GHz, częstotliwość sygnału pasma bazowego 10 kHz, GAIN 9 dB

Centralna częstotliwość 4 GHz, maksymalna moc graficzna:

Centralna częstotliwość 4,4 GHz, maksymalna grafika wyjściowa:
