| Nazwa marki: | Luowave |
| Numer modelu: | TCXO |
| MOQ: | 1 kawałek |
| Cena £: | USD |
| Czas dostawy: | Towary na miejscu lub 30 dni |
| Warunki płatności: | T/T |

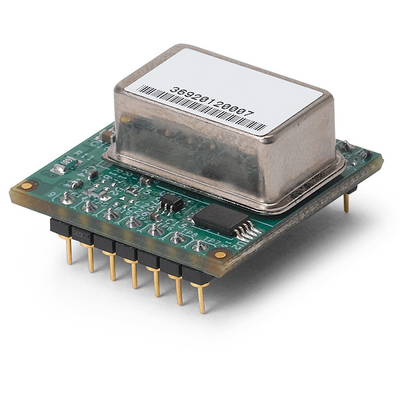

Jest to sterowany przez GPS oscylator kwarcowy (GPSDO), który jest kompatybilny z USRP X300 lub X310.GPSDO zapewnia wysoką dokładność odniesienia 10 MHz i sygnał 1 PPS.Pozwala to programistom na tworzenie systemów obsługujących aplikacje o ścisłych wymaganiach dotyczących synchronizacji lub globalnego wyrównania taktowania w ciągu 50 ns.
Jest to sterowany przez GPS oscylator kwarcowy (GPSDO), który jest kompatybilny z USRP X300 lub X310.Może być również używany zUSRP B200/B210, ale system będzie wymagał zewnętrznego zasilania.GPSDO zapewnia wysoką dokładność odniesienia 10 MHz i sygnał 1 PPS, co pozwala programistom budować systemy obsługujące aplikacje z lepszą dokładnością częstotliwości i globalnym wyrównaniem czasowym.
Zalecamy przeczytaniePrzewodnik wyboru GPSDOaby upewnić się, że jest to odpowiednie urządzenie do Twojej aplikacji.
| Specyfikacje modułu | ||
| Dokładność 1 PPS | ± 50ns do UTC RMS (1-Sigma) Zablokowany GPS | |
| Stabilność przetrzymania | <±20µs w ciągu 3 godzin w temperaturze +25C | |
| Wyjście 1 PPS (generowane przez koło zamachowe OCXO) | CMOS 3,3 V DC | |
| Sterowanie RS-232 | Polecenia sterujące NMEA i SCPI-99, zintegrowane z UHD | |
| Częstotliwość GPS | L1, C/A 1574 MHz | |
| Antena GPS | Aktywny (5 V kompatybilny) lub pasywny | |
| Odbiornik GPS | 50 kanałów, mobilny, WAAS, EGNOS, obsługa MSAS | |
| Wrażliwość | Akwizycja -142dBm, śledzenie -168dBm | |
| TTFF | Zimny start: <45 s, Ciepły start: 1 s, Gorący start: 1 s | |
| ADEV | 1E-11 o 1s | |
| Czas nagrzewania/czas stabilizacji | <5 min przy +25C do 1E-08 Dokładność | |
| Napięcie zasilania (Vdd) | 3,3/5 V DC | |
| Pobór energii | Maks. 0,7 W | |
| temperatura robocza | 0C do +60C | |
| Temperatura przechowywania | -45C do 85C | |
| Specyfikacje oscylatora | ||
| Wyjście częstotliwości | 10 MHz | |
| Powrót do 10 MHz | ±2E-08 po 1 godzinie w 25C | |
| Stabilność częstotliwości nad temperaturą (stan odblokowania) | ±2,5E-08 | |
| Czas na rozgrzewkę | < 1 min w +25C | |
| Szum fazowy przy 10 MHz | 1 Hz | -75dBc/Hz |
| 10Hz | -110dBc/Hz | |
| 100Hz | -132 dBc/Hz | |
| 1kHz | -142 dBc/Hz | |
| 10kHz | <-145 dBc/Hz | |
|
|
