USRP-LW X310∙ DC12V Wysokiej Wydajności Oprogramowanie Radio X310 USRP skalowalne

Name: USRP-LW X310∙ DC12V Wysokiej Wydajności Oprogramowanie Radio X310 USRP skalowalne
Brand: Wuhan Tabebuia Technology Co., Ltd.
SKU: X310
Price: 250.00 USD
Availability: InStock

Nazwa marki:	Luowave
Numer modelu:	X310
MOQ:	1 kawałek
Cena £:	USD
Czas dostawy:	Towary na miejscu lub 30 dni
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

CHINY

DC voltage input:

12V

ADC resolution:

14 bits

Bandwidth::

up to 160MHz per channel

Feature::

a large user-programmable Kintex-7 FPGA

FPGA:

XC7K410T

DAC::

16 bits

Szczegóły pakowania:

Pudełko papierowe \ karton papierowy

Możliwość Supply:

1 kawałek

Podkreślić:

skalowalne radio programowalne DC 12V

radio programowalne X310 DC 12V

wysokowydajne radio programowalne DC12V

Opis produktu

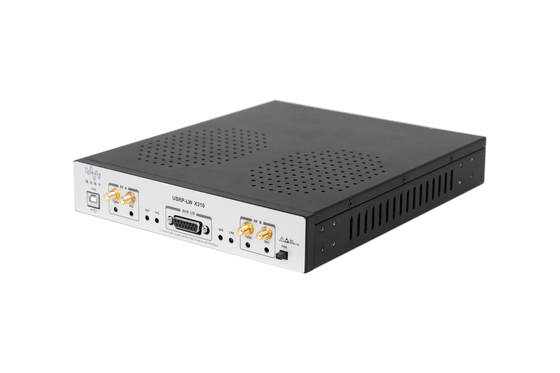

Wysokiej wydajności, Uniwersalne oprogramowanie radiowe USRP-LW X310

Przegląd produktu

X310 to wysokowydajna, skalowalna platforma SDR. Architektura łączy dwa rozszerzone gniazda rozdzielcze pokrywające 0 ∼ 6 GHz z szerokością pasma bazowego do 160 MHz,wiele możliwości interfejsu dużych prędkości (PCIe), podwójny 10 GigE, podwójny 1 GigE), oraz duży Kintex-7 FPGA w wygodnym desktopie lub wstawnym w pół szerokości 1U.

Główne cechy

1W sercu USRP-LW X310 FPGA XC7K410T zapewnia szybką łączność między wszystkimi głównymi komponentami w urządzeniu, w tym frontendami radiowymi, interfejsami hosta i pamięcią DDR3.

2Domyślne rdzeń FPGA dostarczany z UHD zapewnia wszystkie funkcjonalne bloki do cyfrowej konwersji w dół i w górę, tuningu cienkiej częstotliwości,i inne funkcje DSP umożliwiające wymianę z innymi urządzeniami USRP używającymi architektury UHD.

3Duży Kintex-7 FPGA zapewnia dodatkową przestrzeń dla programistów do włączenia niestandardowych bloków DSP i jest kompatybilny z dużą liczbą obsługiwanych przez USRP ram rozwojowych,architektury odniesienia, oraz projekty open source.

Schematyczny schemat

Szczegółowe wyniki:

Parametry techniczne:

Kategoria parametrów	wartość liczbowa	jednostka	Kategoria parametrów	wartość liczbowa	jednostka
Wpływ/wyjście			Parametry wydajności RF w przypadku sparowaniazSBX-LW 120
Wpływ napięcia prądu stałego	12	V	Odbiór sygnału/obrazu w jednym pasmie	- 35/50	dBc
Zużycie energii	45	W	Hałas fazowy
Konwersja parametrów modułu			3.5 GHz	1.0	DegRMS
Prędkość pobierania próbek z ADC (maksymalnie	200	MS/s	1MHz	1.5	DegRMS
Rozstrzygnięcie ADC	14	bity	Moc wyjściowa	>10	dBm
Częstotliwość pobierania próbek DAC	800	MS/s	Wprowadź punkt przechwytywania trzeciego rzędu	0	dB
Rozstrzygnięcie DAC	16	bity	Wskaźnik hałasu	8	dB
Z maksymalną częstotliwością przyjmowania (16b).	200	MS/s	Właściwości fizyczne
Dokładność lokalnych wibracji	2.5	ppm	Temperatura pracy	0-55	C
Dokładność GPSDO nie jest zablokowana	20	ppb	wielkość	290×225×50	mm
Dokładność GPSDO nie jest zablokowana	20	ppb	Waga (2 arkusze SBX-LW 120).	1.8	kg

Podsumowanie produktu:

USRP-LW X310 oferuje szereg interfejsów wysokiej prędkości do wyboru.Do zastosowań o rozszerzonej szerokości pasma i niskiej opóźnieniu, takie jak badania PHY/MAC, LW X310 zapewnia wydajny interfejs busu PCIe x4 do tej operacji deterministycznej.Porty 10G to najlepszy wybór. USRP-LW X310 zawiera wiele dodatkowych funkcji, które pomogą w niektórych innych aplikacjach bezprzewodowych.1GB DDR3 na płytce głównej może być używany jako buforowanie danych i przechowywanie danychOpcjonalny wewnętrzny GPSDO zapewnia bardzo precyzyjne odniesienie częstotliwości w przypadku synchronizacji z systemem GPS z opóźnieniem synchronizacji mniejszym niż 50ns.Umożliwia użytkownikowi sterowanie zewnętrznymi komponentami, takimi jak wzmacniacze i przełączniki za pośrednictwem interfejsu GPIOUSRP-LW X310 zawiera również wewnętrzny adapter JTAG, który umożliwia programistom łatwe ładowanie i debugowanie nowych obrazów FPGA.

Środowisko rozwoju systemu:

Porównanie wydajności między FPGA z serii Networked a serii X:

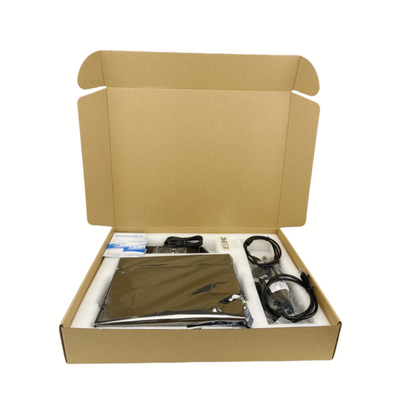

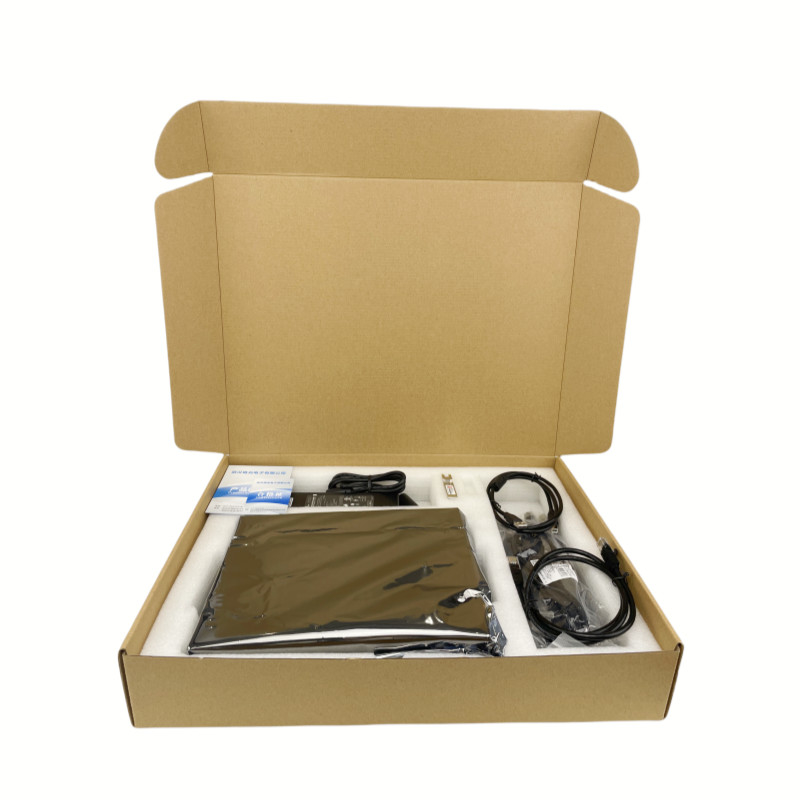

W tym sprzęcie są:

1. USRP-LW X310

2. Gigabit port sieciowy

3. Adapter SFP+Gigabit

4. Zasilanie

5. Kabel USB2.0JTAG

6. Cztery kable SMA-Bulkhead

Badanie USRP-LW X310

Raport z badań X310 i 3 płyt synchronicznych ((WBX, SBX, UBX) można zobaczyć w szczegółach płyt synchronicznych
