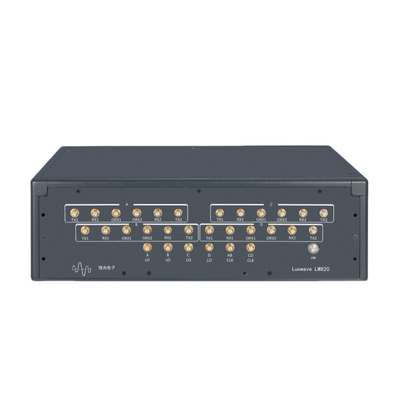

ETTUS USRP X440 Kompatybilny USRP SDR, 8 kanałów, spójny z fazą, Xilinx Zynq UltraScale+ MPSoC, USRP Software Defined Radio Device

Luowave LW820, opracowany w całości przez Wuhan Luowave Electronics, jest najnowocześniejszym 8-kanałowym rozwiązaniem SDR.Integracja nadajnika radiowego ADRV9009 firmy ADI z Xilinx UltraScale+ ZU11EG SoC dla lepszej wydajności przetwarzania sygnałówDziałając w zakresie od 75 MHz do 6 GHz z natychmiastową szerokością pasma 200 MHz na kanał, platforma ta zapewnia bardzo niską odchyleń faz (<1°) w wielu jednostkach, co czyni ją idealną dla 5G/6G, radarów,Komunikacja satelitarna, oraz zastosowań w zakresie wykrywania widma.

Cechy

✔ Wysokiej wydajności rdzeń przetwarzania

• Xilinx ZU11EG MPSoC do przetwarzania w czasie rzeczywistym
• ADI ADRV9009 RFIC umożliwiający działanie w szerokopasmowym zakresie (75 MHz ∼6 GHz)

✔ Wielokanałowa spójność

• Kanały 8Tx/8Rx z ustawieniem fazy między urządzeniami <1°
• Wspiera zewnętrzny zegar referencyjny i synchronizację PPS

✔ Architektura rozszerzalna

• Rozszerzenie szerokości pasma dla integracji z systemem mmWave
• 200 MHz natychmiastowy BW/kanał dla sygnałów szerokopasmowych

✔ Interfejsy danych o dużej prędkości

• PCIe i Gigabit Ethernet do transmisji strumieniowej o dużej przepustowości
• GPIO i JTAG do sterowania sprzętem i debugowania

✔ Wsparcie ekosystemu oprogramowania

• Kompatybilny z GNU Radio, MATLAB, LabVIEW
• Elastyczne API do opracowywania niestandardowych algorytmów DSP

Diagram bloku

Kompatybilność oprogramowania

Wspiera GNU Radio, LabVIEW, MATLAB i inne ramy rozwojowe.

Badanie synchronizacji fazowej

Luowave LW820 zawiera 4 części ADRV9009.o pojemności nieprzekraczającej 10 WW scenariuszach, w których wiele układów współpracuje ze sobą i wymagało skomplikowanego przetwarzania sygnału,Luowave LW820 może stabilnie i precyzyjnie utrzymać synchronizację fazy, spełniające rygorystyczne wymagania dotyczące synchronizacji fazowej w komunikacji 5G, wykrywaniu radarowym itp. i skutecznie zwiększające ogólną wydajność systemu.Odchylenie konsekwencji synchronizacji fazowej może osiągnąć 1°.
